Técnicas de montagem

Seleção do hardware · ferramentas · manuais · conectorização · etapas · multímetro

Prof. Thiago Andrade

🤝 Atitudes, valores e habilidades

Atitudes e valores

  1. Colaboração no desenvolvimento do trabalho em equipe.
  2. Cordialidade no trato com as pessoas.
  3. Proatividade na resolução de problemas.
  4. Responsabilidade na segregação e descarte de resíduos.
  5. Responsabilidade no uso dos recursos organizacionais.
  6. Sigilo no tratamento de dados e informações.
  7. Zelo na apresentação pessoal e postura profissional.
  8. Zelo na realização das atividades profissionais.

Habilidades

  1. Comunicar-se de maneira assertiva.
  2. Elaborar documentos técnicos.
  3. Interpretar textos técnicos.
  4. Selecionar informações necessárias ao desenvolvimento do seu trabalho.
  5. Organizar materiais, ferramentas, instrumentos, documentos e local de trabalho.
  6. Mediar conflitos nas situações de trabalho.
  7. Administrar as etapas do processo de instalação e os recursos disponíveis.

Elas também são avaliadas: observe como você trabalha em equipe, cuida dos recursos e trata as informações.

🎯 Objetivos da aula

  • Selecionar hardware compatível com a necessidade do usuário
  • Preparar ferramentas, materiais e a bancada com proteção ESD
  • Usar o manual do fabricante para montar sem erros
  • Conectar cada cabo no lugar certo e seguir as etapas da montagem
  • Fazer medições básicas com o multímetro
🧩 Indicadores 2, 3, 4 e 5: ESD, testes de componentes, configuração e montagem conforme o fabricante.

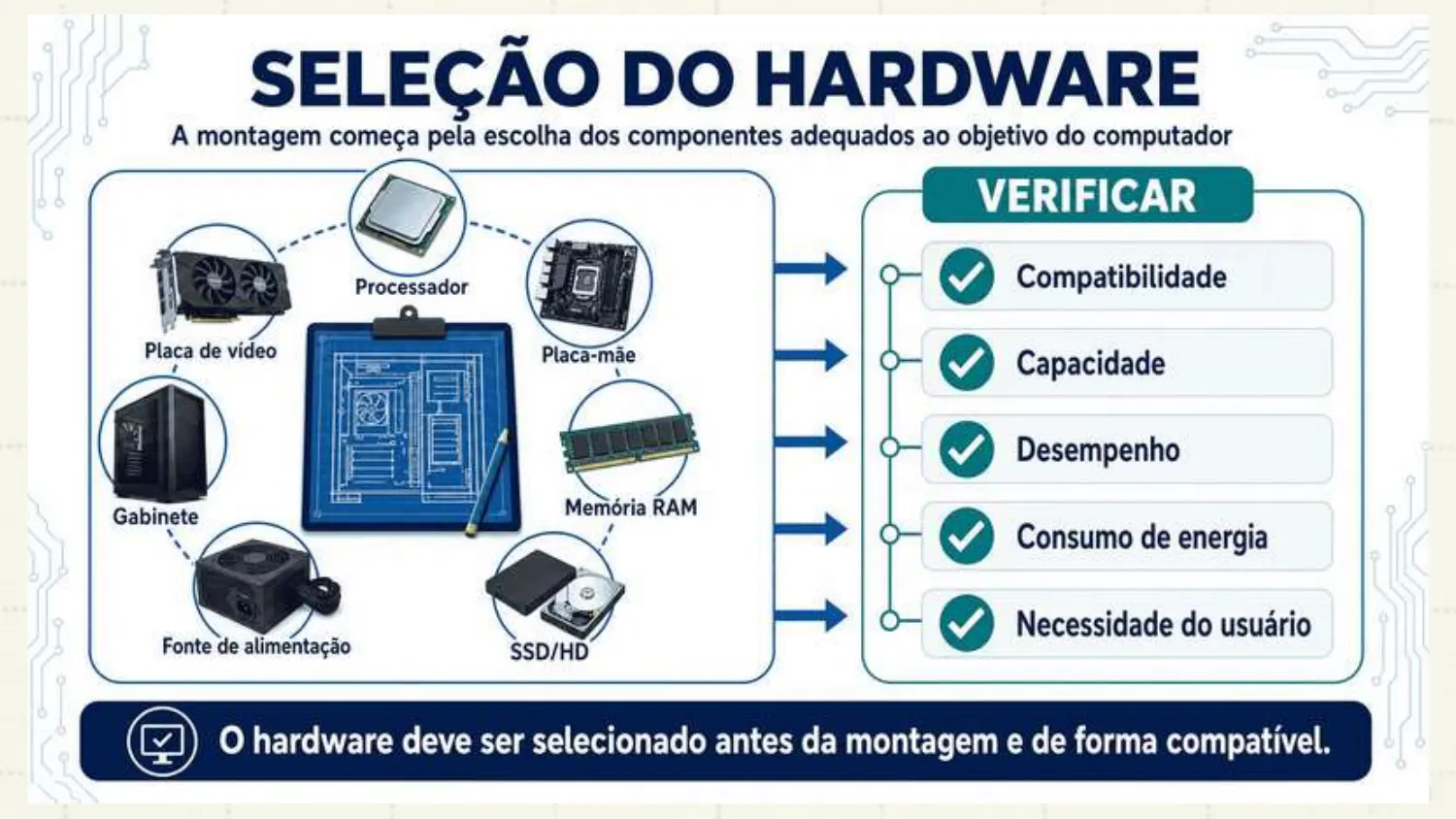

Seleção do hardware

A montagem começa pela escolha dos componentes: processador, placa-mãe, memória, SSD/HD, fonte, gabinete e placa de vídeo. Verificar compatibilidade, capacidade, desempenho, consumo de energia e necessidade do usuário.

Compatibilidade: o que conferir

CPU ↔ placa-mãe

Mesmo soquete (ex.: AM5, LGA1700) e BIOS com suporte ao processador.

RAM ↔ placa-mãe

Mesmo tipo (DDR4 ≠ DDR5), frequência suportada e capacidade máxima.

SSD ↔ placa-mãe

SATA ou M.2 NVMe? Tamanho 2280? O slot M.2 aceita NVMe?

Fonte

Potência com folga (~30%) e conectores: 24 pinos, EPS 8 pinos, PCIe da placa de vídeo.

Gabinete

Formato da placa (ATX, micro-ATX, ITX), comprimento da placa de vídeo e altura do cooler.

Necessidade

Caixa de loja ≠ PC de jogos ≠ estação de edição de vídeo.

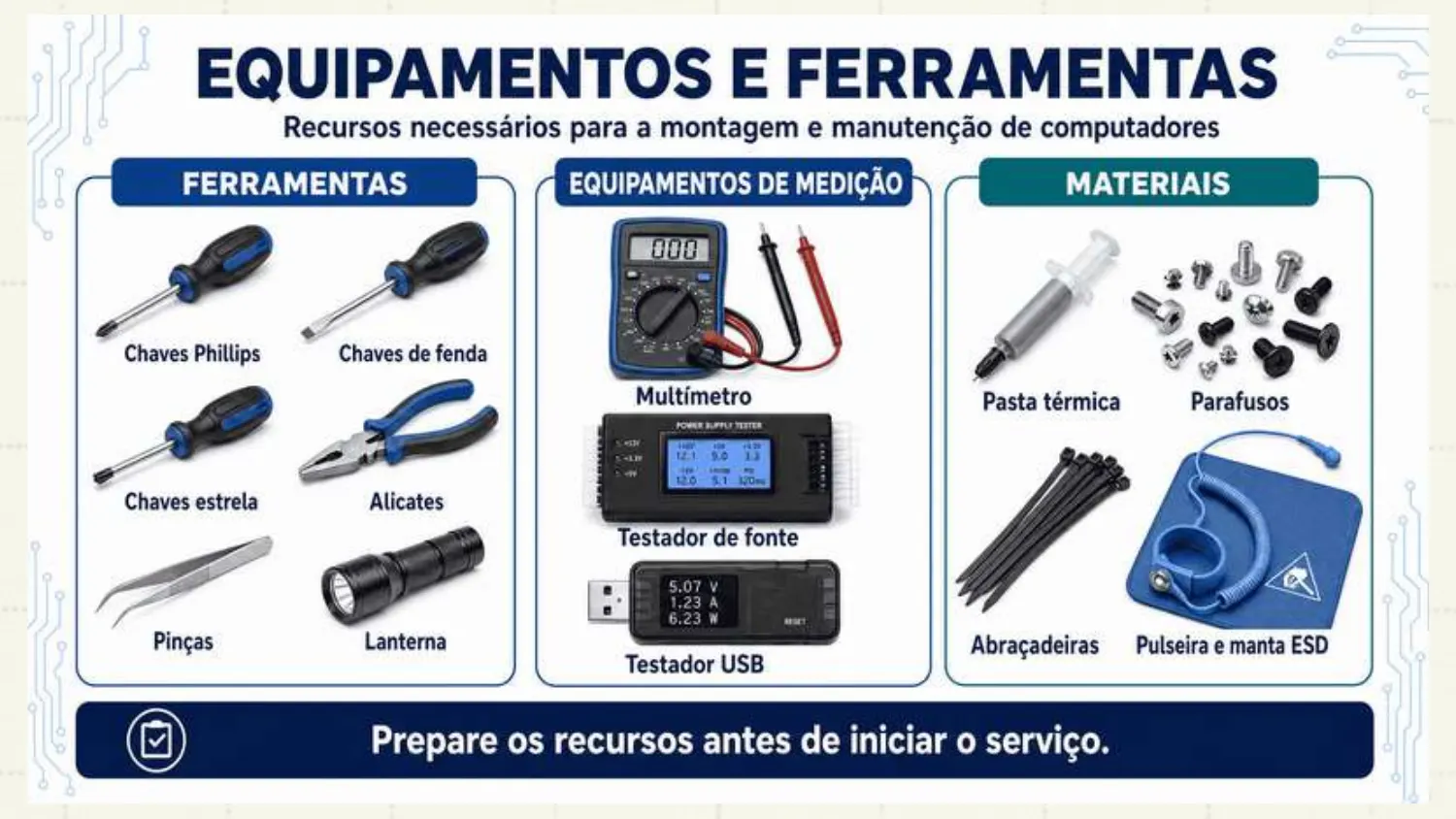

Equipamentos e ferramentas

Ferramentas: chaves Phillips, de fenda e estrela, alicates, pinças, lanterna. Equipamentos de medição: multímetro, testador de fonte, testador USB. Materiais: pasta térmica, parafusos, abraçadeiras, pulseira e manta ESD.
⚡ Antes de tocar nos componentes: pulseira antiestática presa ao gabinete ou à manta aterrada. A descarga eletrostática pode danificar um componente sem você sentir nada.

Utilização dos manuais

O manual do fabricante permite identificar:

  • Conectores e slots
  • Compatibilidade (lista de CPUs e memórias — QVL)
  • Posicionamento dos componentes
  • Configuração de memória (dual channel: ex. slots A2 e B2)
  • Pinagem do painel frontal (F_PANEL)
  • Chaves, jumpers e microchaves
Regra: em caso de dúvida, consulte o manual do modelo exato do componente. Sem o manual impresso? Procure “modelo da placa + manual pdf” no site do fabricante.

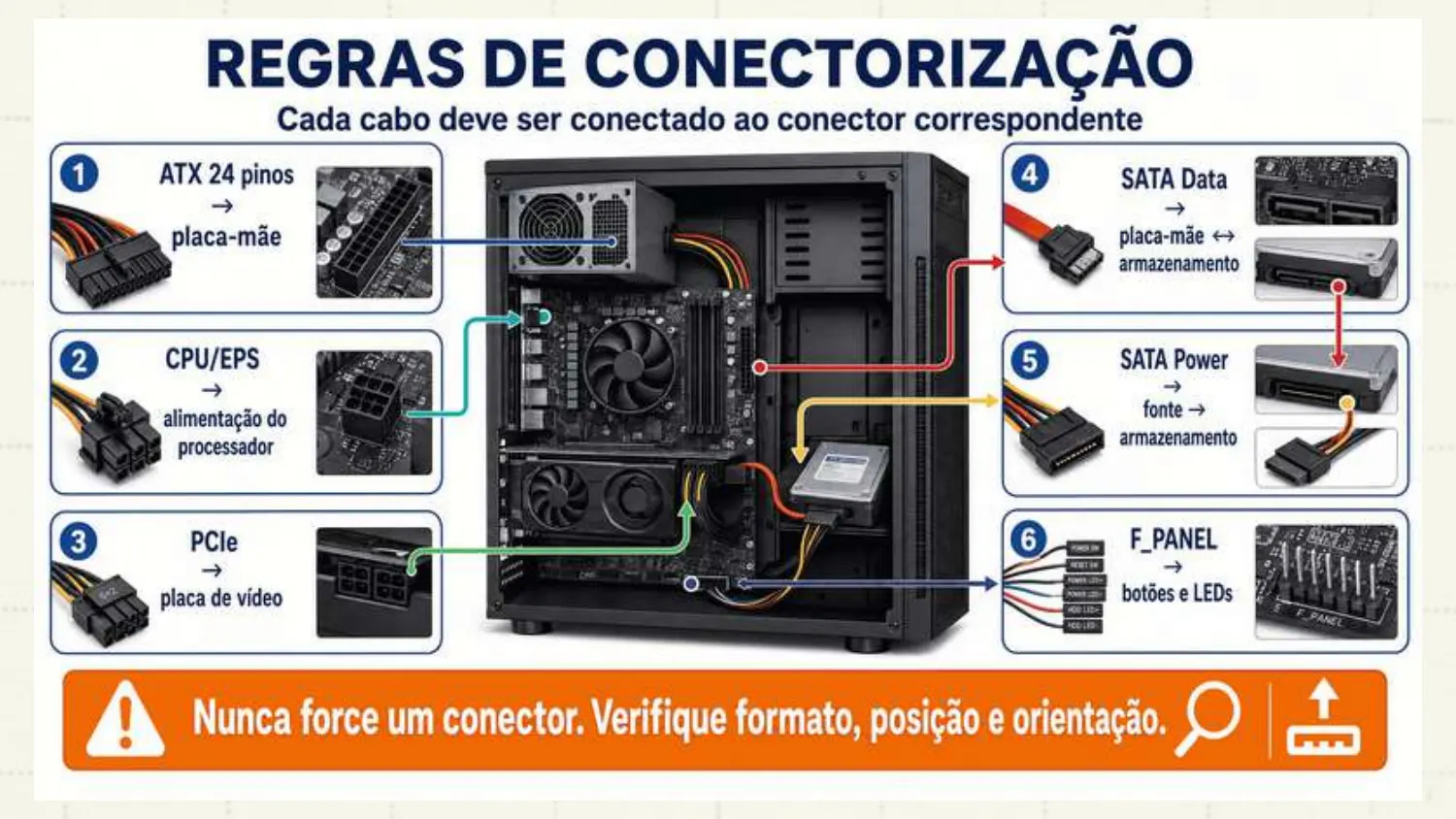

Regras de conectorização

ATX 24 pinos na placa-mãe, CPU/EPS alimenta o processador, PCIe na placa de vídeo, SATA Data entre placa-mãe e armazenamento, SATA Power da fonte ao armazenamento, F_PANEL para botões e LEDs. Nunca force um conector.

🔗 Cada cabo no seu lugar

Etapas da montagem

Preparação

  1. Preparar a bancada (ESD)
  2. Conferir os componentes

Fora do gabinete

  1. Instalar a CPU
  2. Instalar o cooler
  3. Instalar a RAM
  4. Instalar o SSD M.2

No gabinete

  1. Preparar o gabinete (espelho e espaçadores)
  2. Instalar a placa-mãe
  3. Instalar a fonte e a GPU
  4. Conectar os cabos
  5. Organizar os cabos
  6. Realizar os testes
💡 Montar CPU, cooler, RAM e M.2 com a placa-mãe fora do gabinete (sobre a caixa dela) é mais fácil e evita acidentes.

🔢 Coloque as etapas em ordem

Montagem dos componentes

🧠 Processador

Alinhe o triângulo dourado com a marca do soquete. Encaixe sem força e feche a alavanca.

❄️ Cooler

Pasta térmica na medida (um “grão de ervilha”), fixação em X e cabo no CPU_FAN.

📏 Memória RAM

Chanfro alinhado, travas abertas, pressione até o “clique”. Slots indicados no manual.

💾 SSD M.2

Encaixe inclinado (~30°), abaixe e fixe com o parafuso ou trava. Retire o plástico do dissipador.

🎮 Placa de vídeo

Slot PCIe x16 superior, parafuse no gabinete e ligue os cabos PCIe da fonte.

Periféricos, chaves e microchaves

Periféricos

Monitor, teclado, mouse, impressora, webcam, caixas de som, rede, dispositivos USB.

Verificar: tipo de conexão, alimentação, compatibilidade e drivers.

Monitor ligado na placa de vídeo, não na saída da placa-mãe, quando houver GPU dedicada!

Chaves e jumpers

Presentes em placas-mãe, fontes e gabinetes. Exemplos:

  • Clear CMOS (volta o Setup ao padrão)
  • Seleção de configuração
  • Reset
  • Chave 115/230 V em fontes antigas
Nunca altere uma chave ou jumper sem saber a função. Consulte o manual.

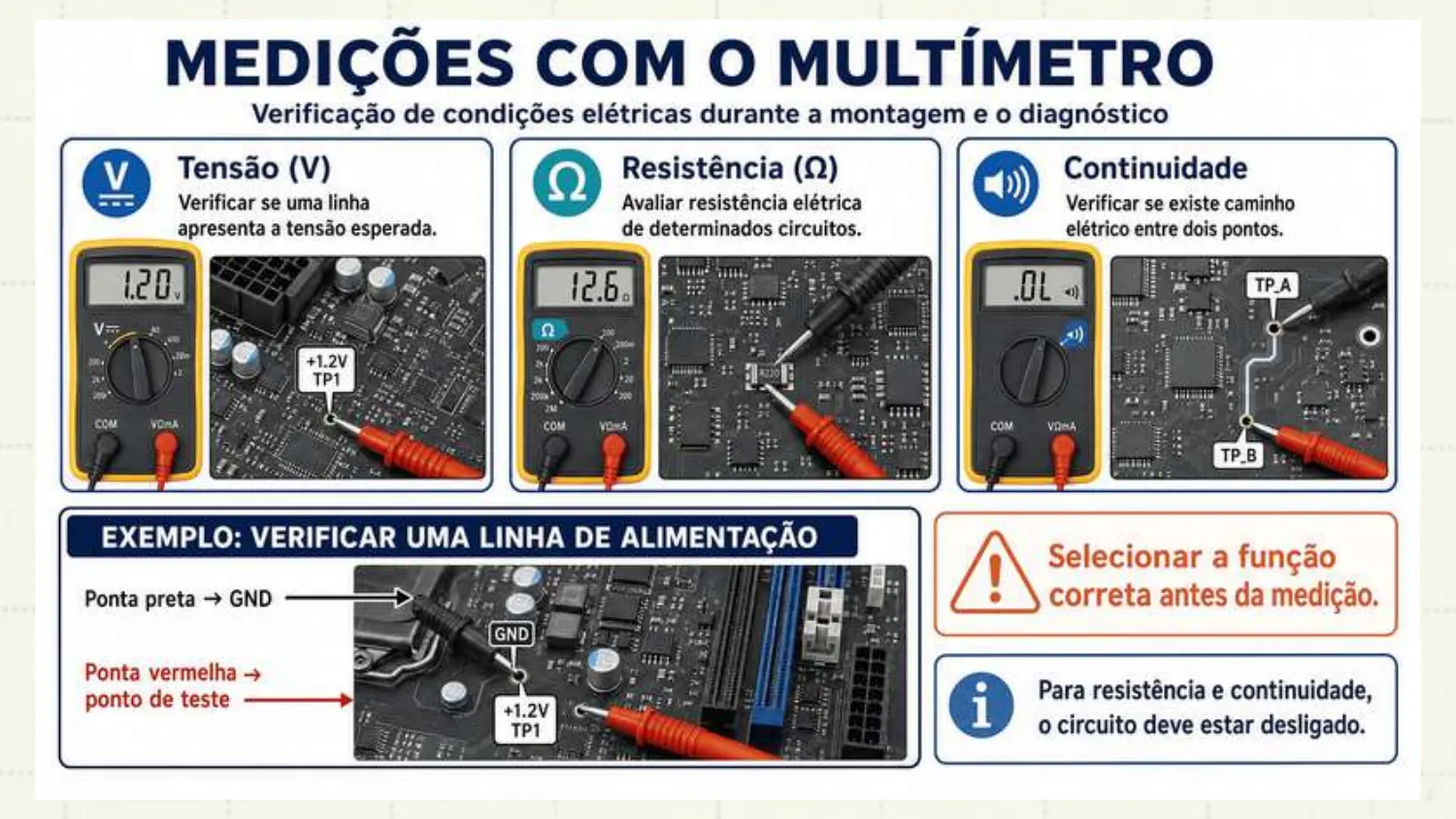

Medições com o multímetro

Tensão (V): verificar se a linha apresenta a tensão esperada. Resistência (Ω): avaliar a resistência de circuitos. Continuidade: verificar caminho elétrico entre dois pontos. Exemplo: ponta preta no GND, ponta vermelha no ponto de teste de +12 V. Selecione a função correta antes de medir; para resistência e continuidade o circuito deve estar desligado.

Tensões da fonte ATX (referência)

Cor do fioTensãoUso
🟡 Amarelo+12 VCPU, placa de vídeo, ventoinhas
🔴 Vermelho+5 VCircuitos, USB, alguns discos
🟠 Laranja+3,3 VMemória, chipset, M.2
⚫ Preto0 V (GND)Terra / referência
🟢 VerdePS_ONLiga a fonte quando ligado ao GND
🟣 Roxo+5 V SBStandby (fonte “desligada”, mas com energia)
💡 Tolerância usual: ±5%. Um +12 V medindo 11,2 V indica fonte com problema.

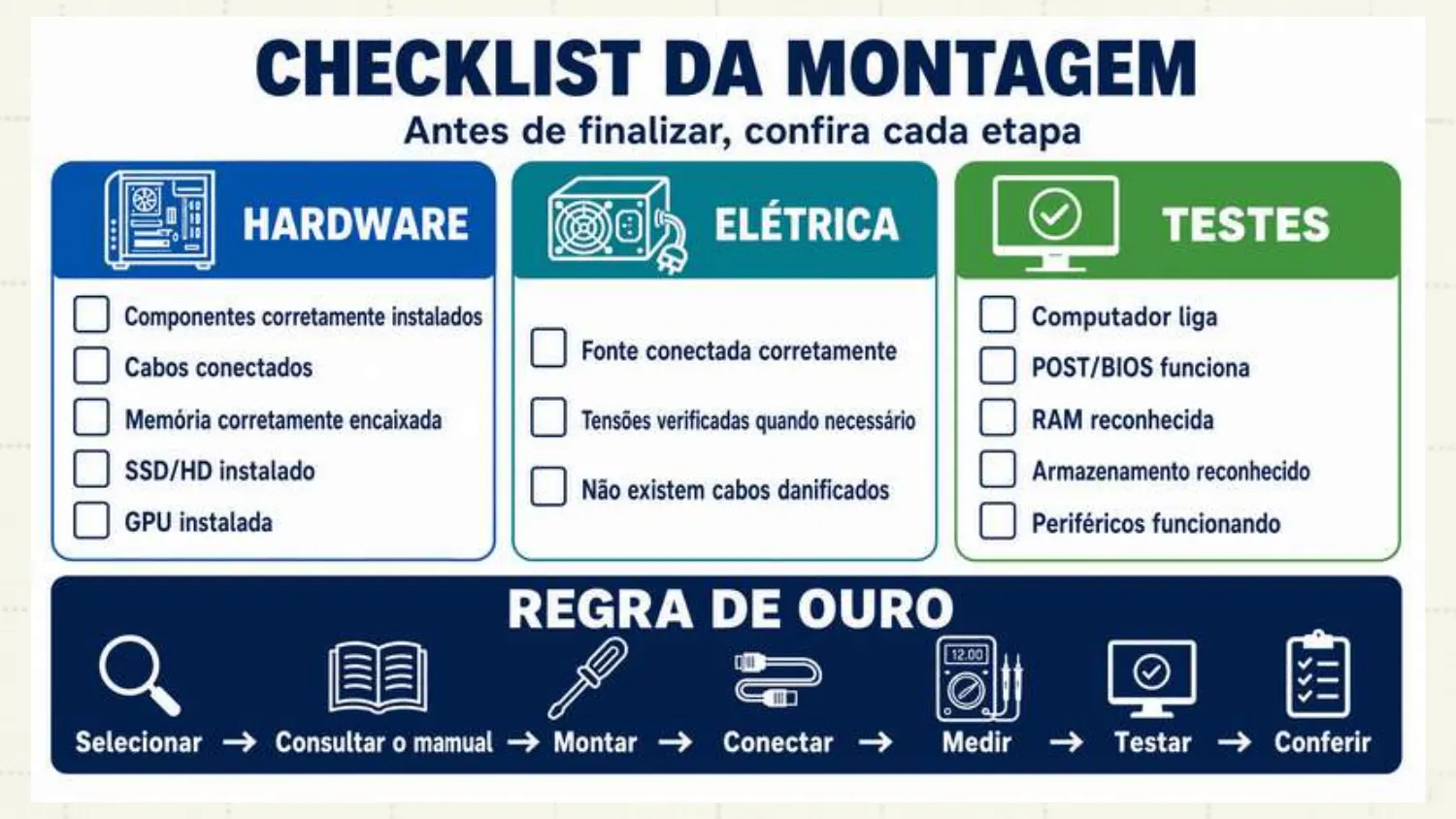

Checklist da montagem

Hardware: componentes instalados, cabos conectados, memória encaixada, SSD/HD e GPU instalados. Elétrica: fonte conectada, tensões verificadas, sem cabos danificados. Testes: computador liga, POST/BIOS funciona, RAM e armazenamento reconhecidos, periféricos funcionando. Regra de ouro: selecionar, consultar o manual, montar, conectar, medir, testar, conferir.

📝 Resumo

  • Tudo começa na seleção compatível: soquete, tipo de RAM, M.2, fonte e gabinete
  • Bancada organizada, ferramentas certas e proteção ESD
  • O manual do modelo exato é seu melhor amigo
  • Nunca force um conector: formato, posição e orientação
  • Siga as etapas, meça quando necessário e teste antes de fechar o gabinete
