Barramentos, fonte e armazenamento

Barramentos · PCIe · fonte ATX · E/S e slots · HD, SSD, M.2, NVMe · RAID · pendrives e cartões

Prof. Thiago Andrade

🤝 Atitudes, valores e habilidades

Atitudes e valores

  1. Colaboração no desenvolvimento do trabalho em equipe.
  2. Cordialidade no trato com as pessoas.
  3. Proatividade na resolução de problemas.
  4. Responsabilidade na segregação e descarte de resíduos.
  5. Responsabilidade no uso dos recursos organizacionais.
  6. Sigilo no tratamento de dados e informações.
  7. Zelo na apresentação pessoal e postura profissional.
  8. Zelo na realização das atividades profissionais.

Habilidades

  1. Comunicar-se de maneira assertiva.
  2. Elaborar documentos técnicos.
  3. Interpretar textos técnicos.
  4. Selecionar informações necessárias ao desenvolvimento do seu trabalho.
  5. Organizar materiais, ferramentas, instrumentos, documentos e local de trabalho.
  6. Mediar conflitos nas situações de trabalho.
  7. Administrar as etapas do processo de instalação e os recursos disponíveis.

Elas também são avaliadas: observe como você trabalha em equipe, cuida dos recursos e trata as informações.

🎯 Objetivos da aula

  • Reconhecer os barramentos PCIe, USB e SATA
  • Escolher e testar a fonte de alimentação
  • Comparar HD, SSD SATA e SSD NVMe M.2
  • Entender RAID e mídias removíveis
🧩 Indicadores 3 e 4: testa e configura componentes conforme as recomendações técnicas.

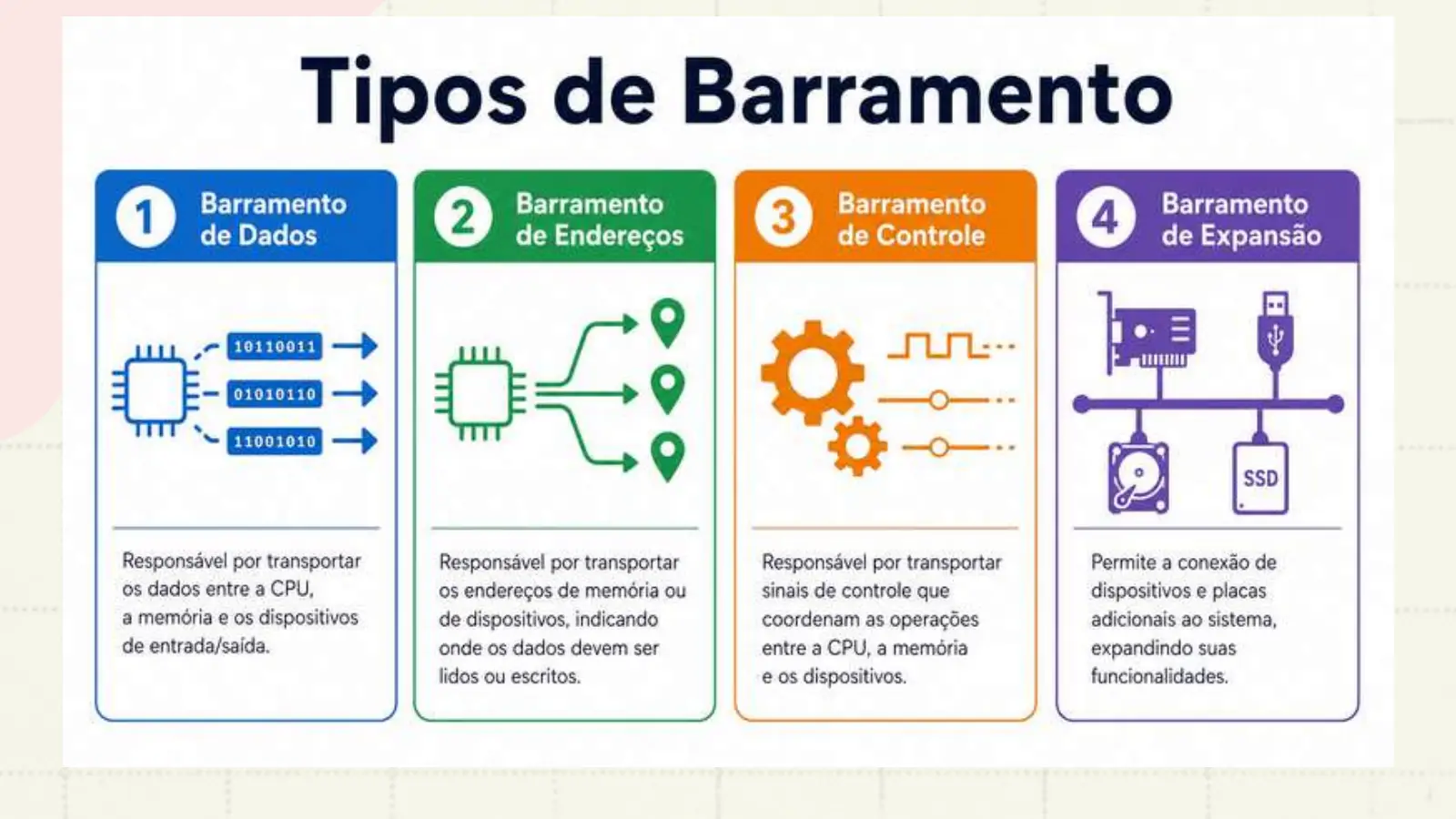

E BARRAMENTOS TIPOS D

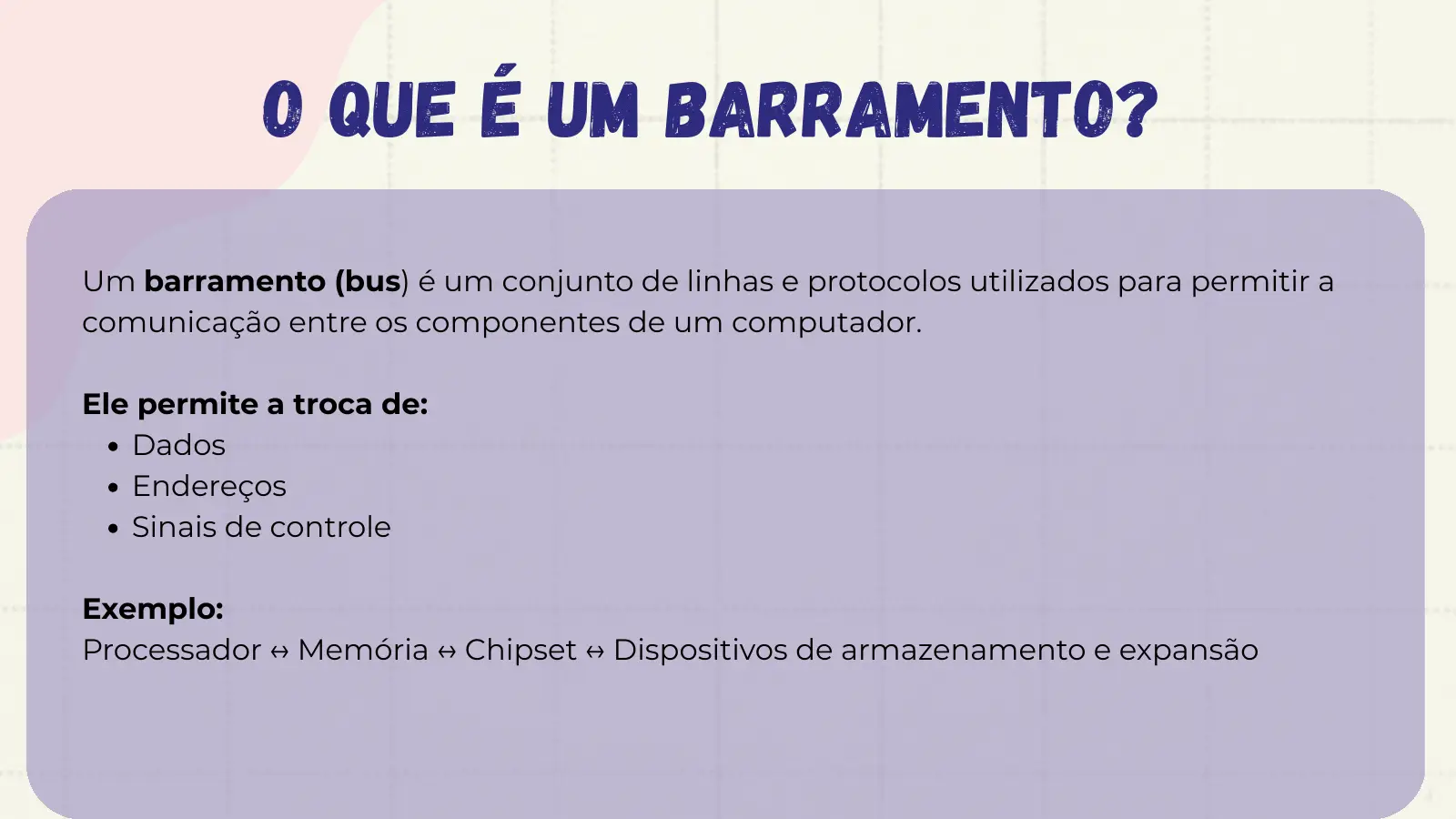

O que é um barramento? Um barramento (bus) é um conjunto de linhas e protocolos utilizados para permitir a comunicação entre os componentes de um computador. Ele permite a troca de: Dados Endereços Sinais de controle Exemplo: Processador ↔ Memória ↔ Chipset ↔ Dispositivos de armazenamento e expansão
Slide do professor

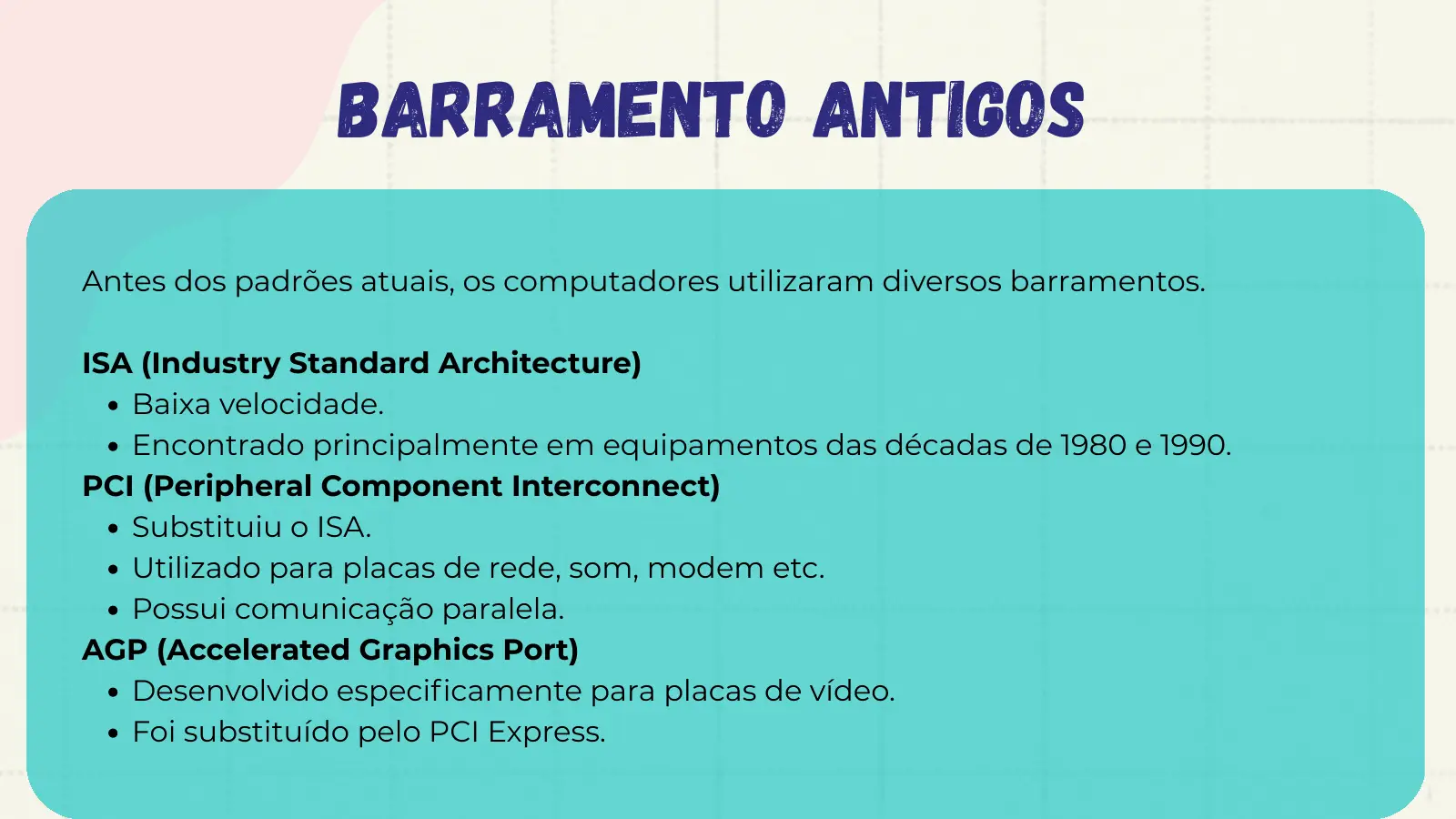

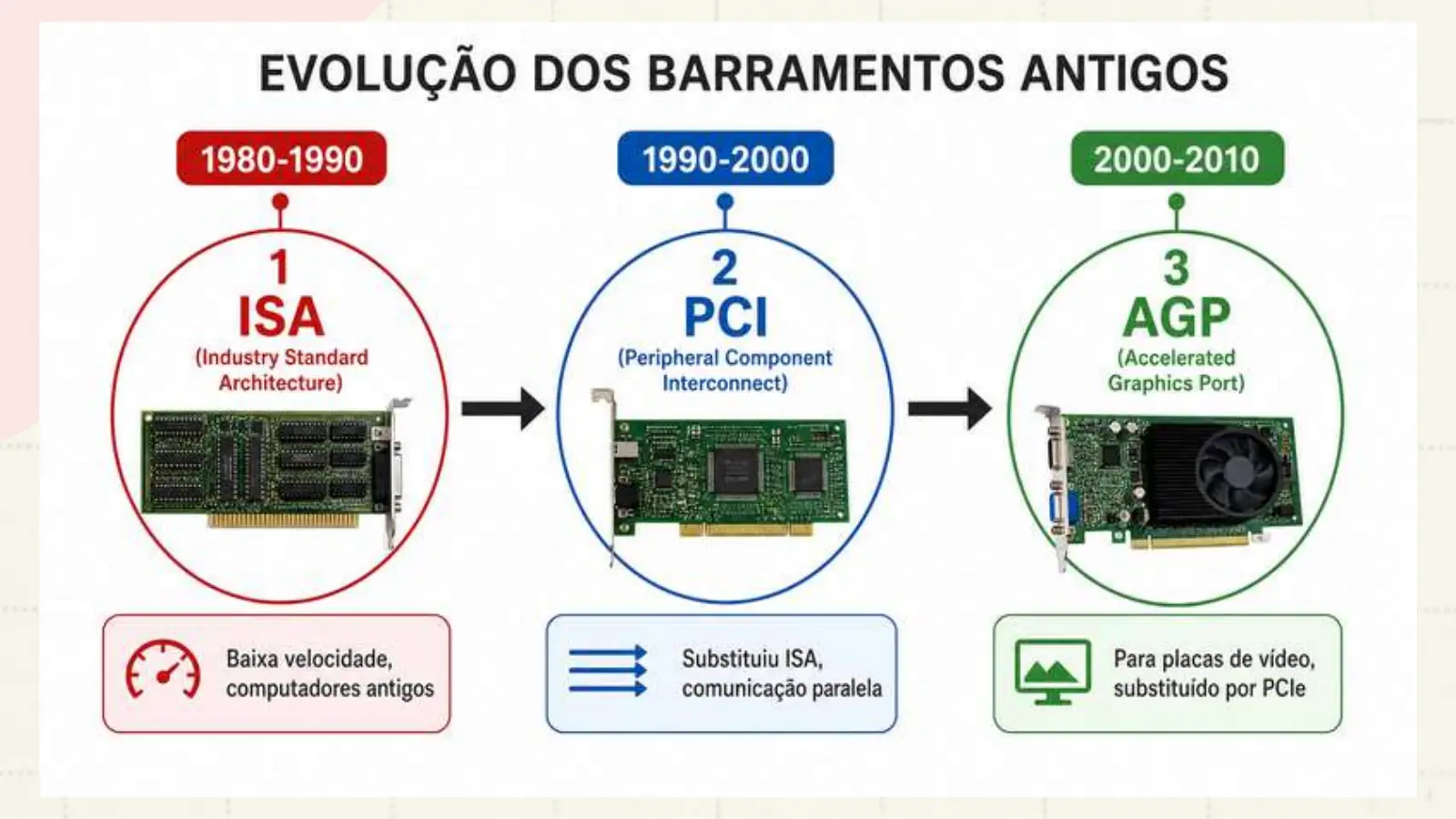

barramento antigos Antes dos padrões atuais, os computadores utilizaram diversos barramentos. ISA (Industry Standard Architecture) Baixa velocidade. Encontrado principalmente em equipamentos das décadas de 1980 e 1990. PCI (Peripheral Component Interconnect) Substituiu o ISA. Utilizado para placas de rede, som, modem etc. Possui comunicação paralela. AGP (Accelerated Graphics Port) Desenvolvido especificamente para placas de vídeo. Foi substituído pelo PCI Express.
Slide do professor

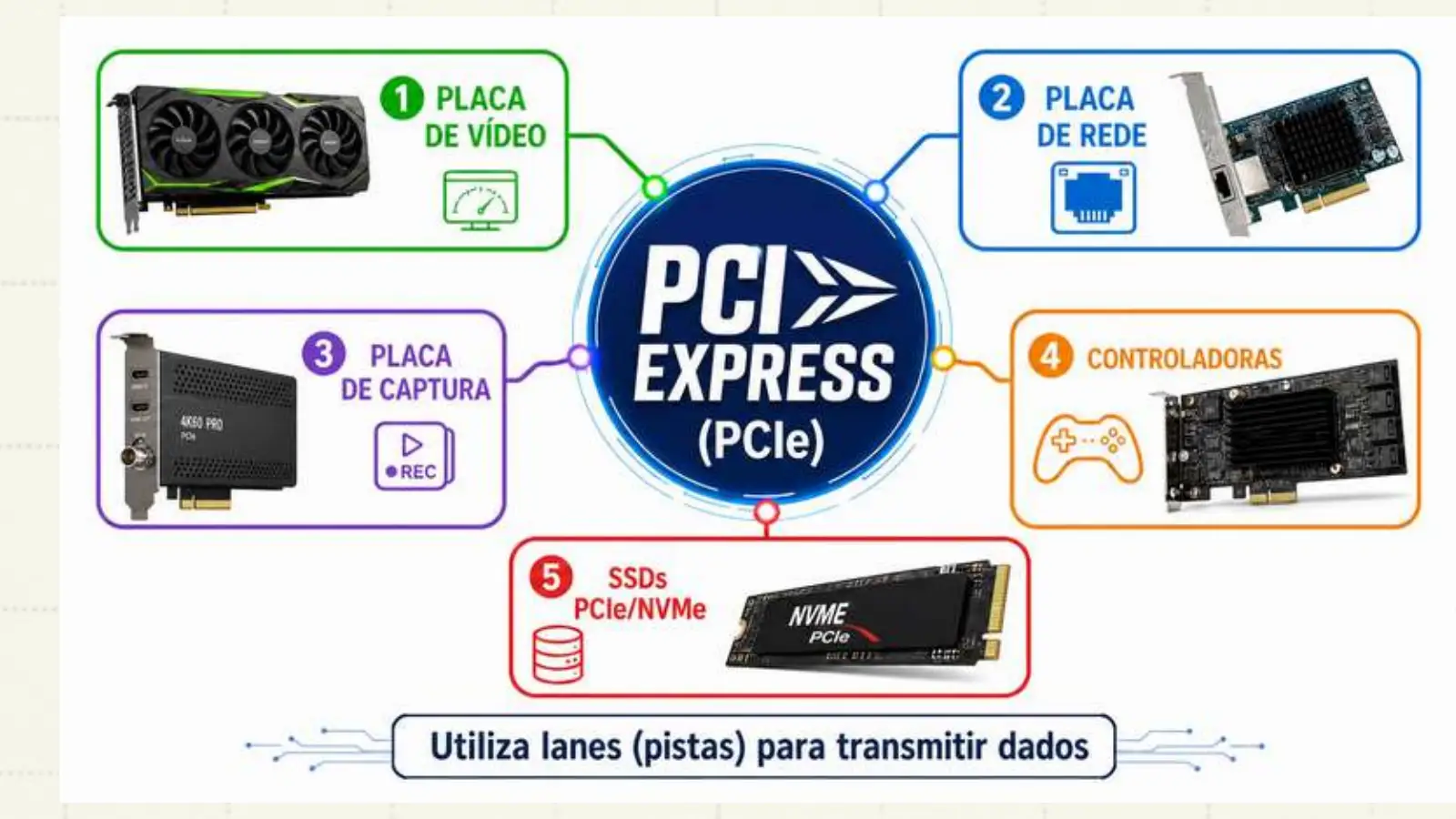

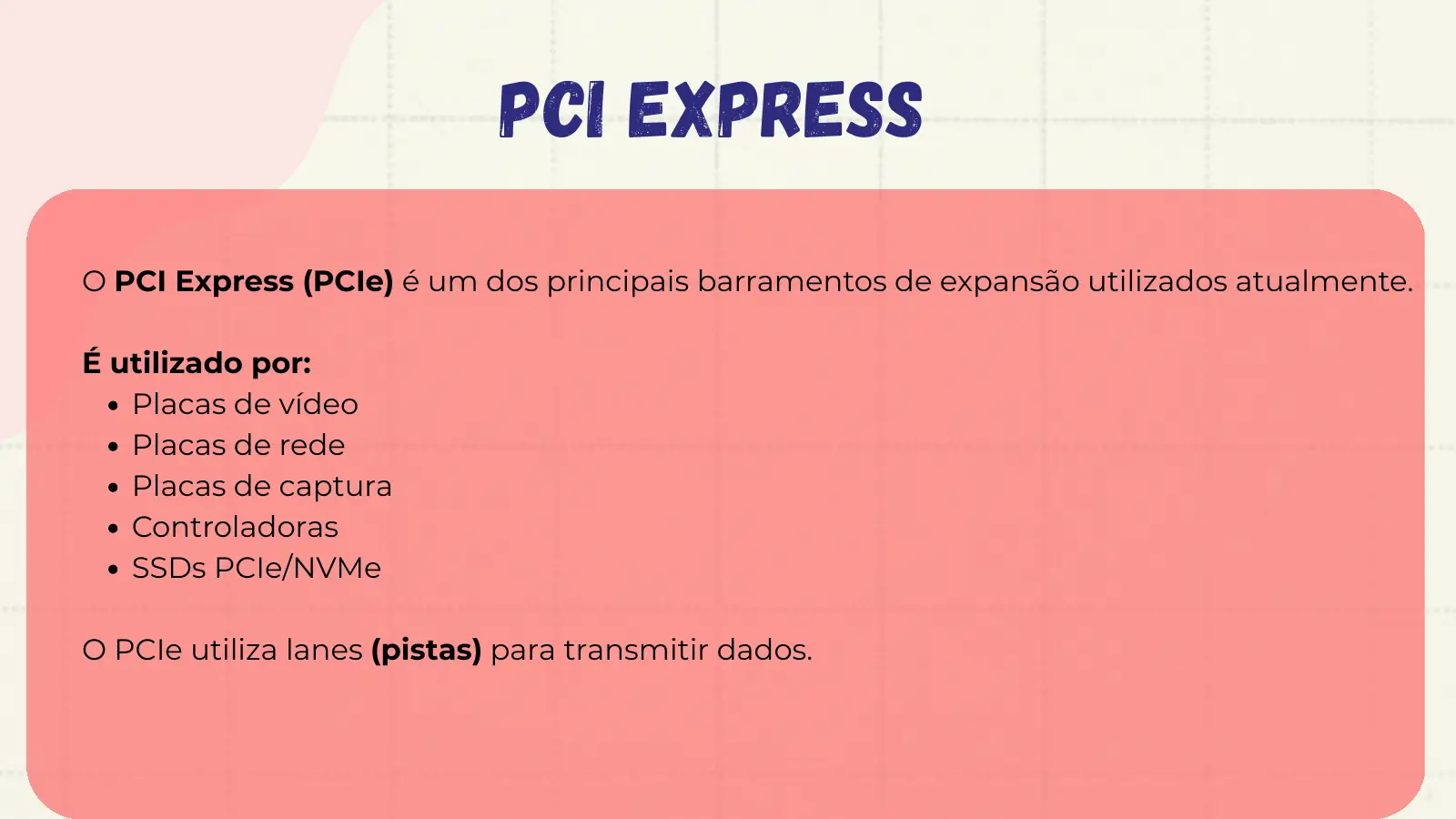

PCI EXPRESS O PCI Express (PCIe) é um dos principais barramentos de expansão utilizados atualmente. É utilizado por: Placas de vídeo Placas de rede Placas de captura Controladoras SSDs PCIe/NVMe O PCIe utiliza lanes (pistas) para transmitir dados.

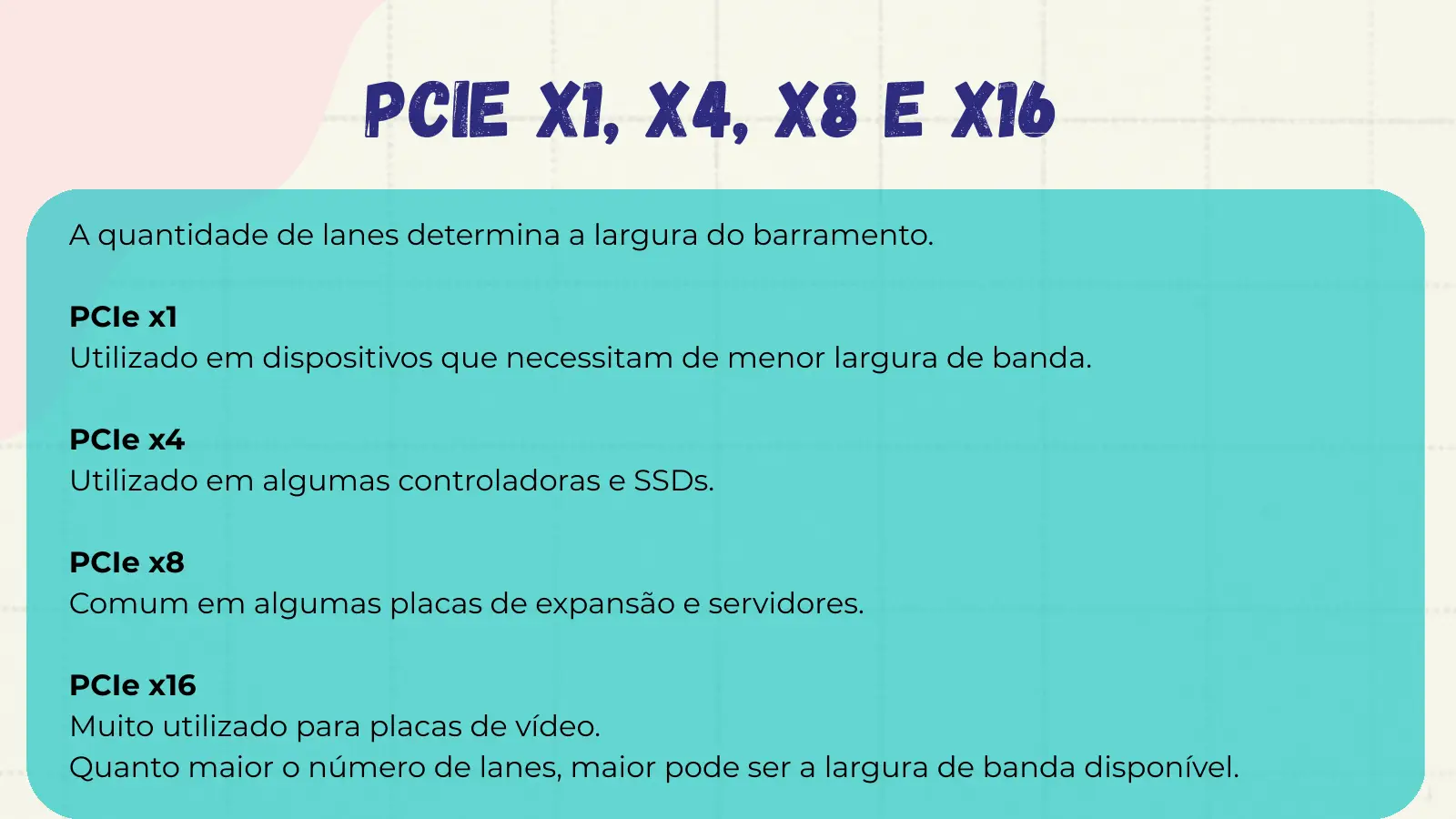

PCIe x1, x4, x8 e x16 A quantidade de lanes determina a largura do barramento. PCIe x1 Utilizado em dispositivos que necessitam de menor largura de banda. PCIe x4 Utilizado em algumas controladoras e SSDs. PCIe x8 Comum em algumas placas de expansão e servidores. PCIe x16 Muito utilizado para placas de vídeo. Quanto maior o número de lanes, maior pode ser a largura de banda disponível.

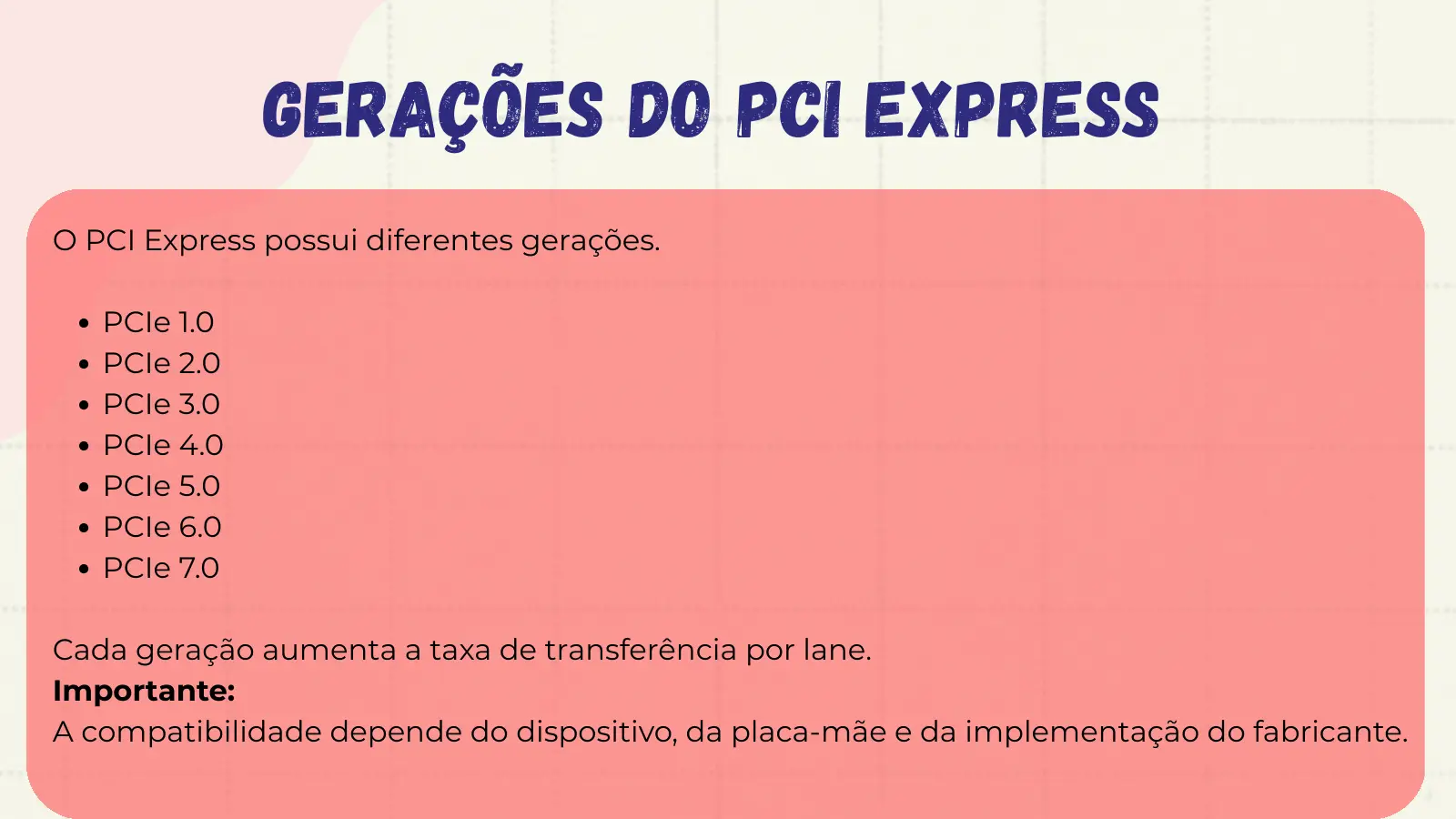

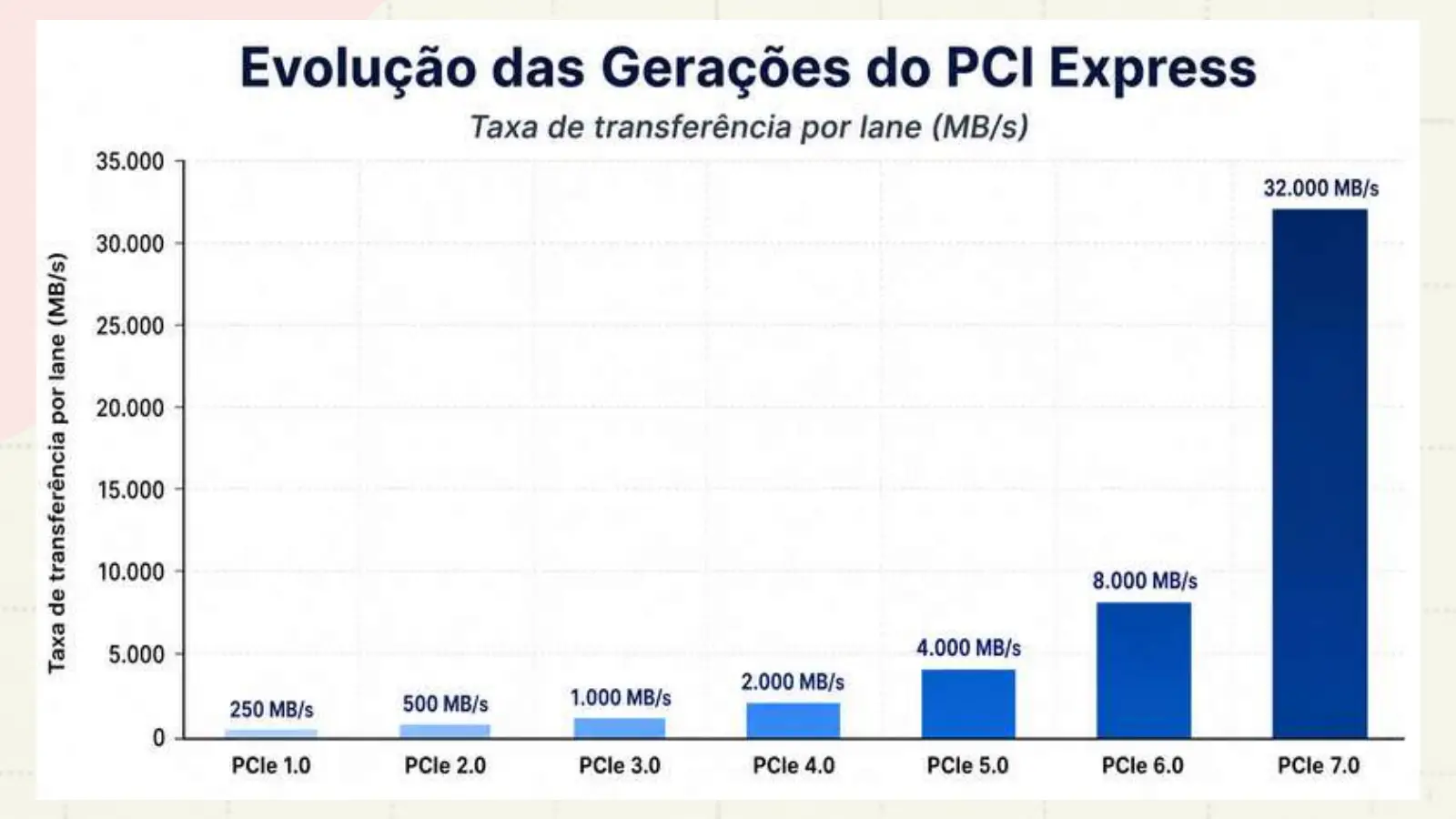

GERAÇÕES DO PCI EXPRESS O PCI Express possui diferentes gerações. PCIe 1.0 PCIe 2.0 PCIe 3.0 PCIe 4.0 PCIe 5.0 PCIe 6.0 PCIe 7.0 Cada geração aumenta a taxa de transferência por lane. Importante: A compatibilidade depende do dispositivo, da placa-mãe e da implementação do fabricante.
Slide do professor
Slide do professor

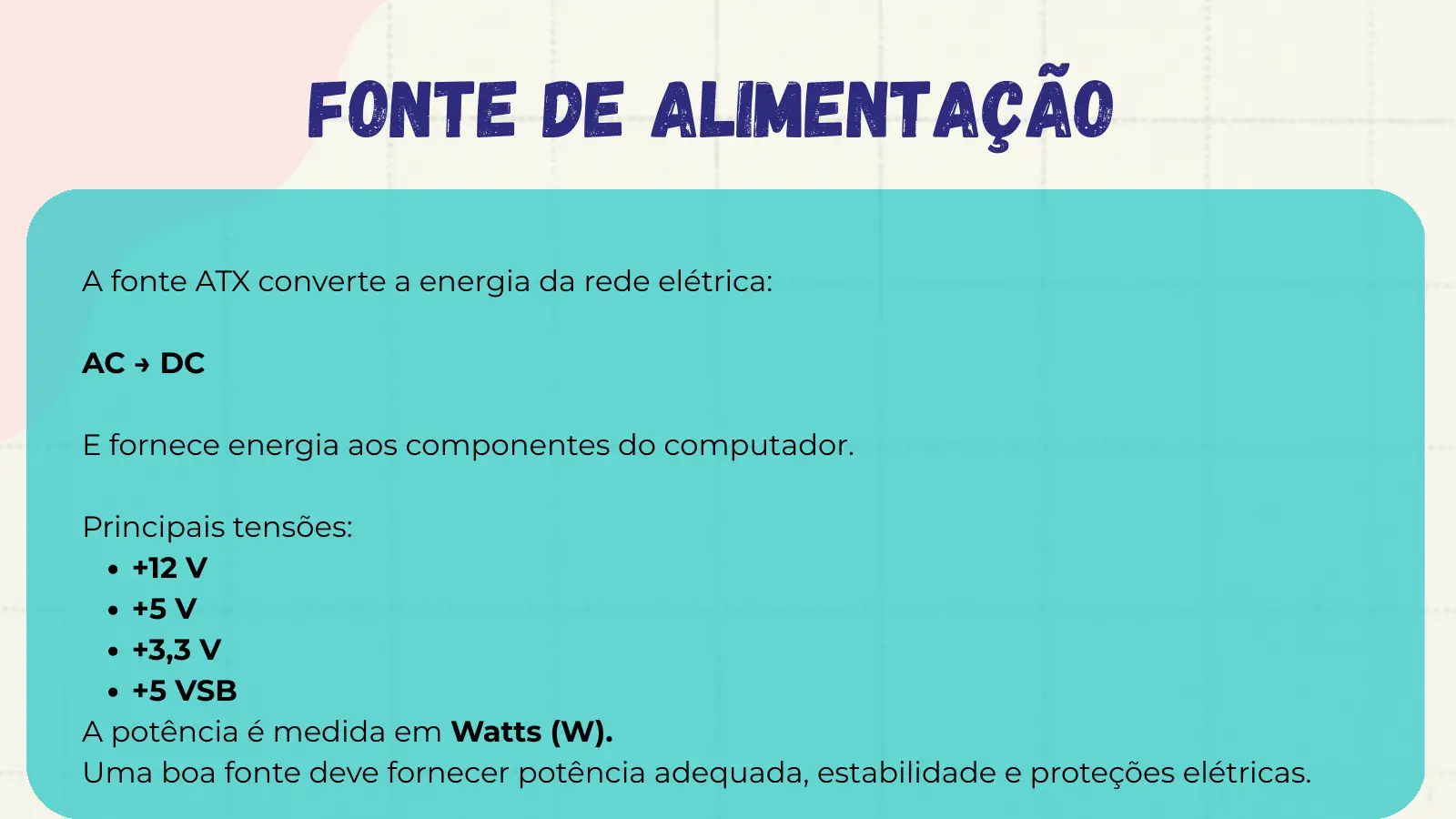

Fonte de Alimentação A fonte ATX converte a energia da rede elétrica: AC → DC E fornece energia aos componentes do computador. Principais tensões: +12 V +5 V +3,3 V +5 VSB A potência é medida em Watts (W). Uma boa fonte deve fornecer potência adequada, estabilidade e proteções elétricas.

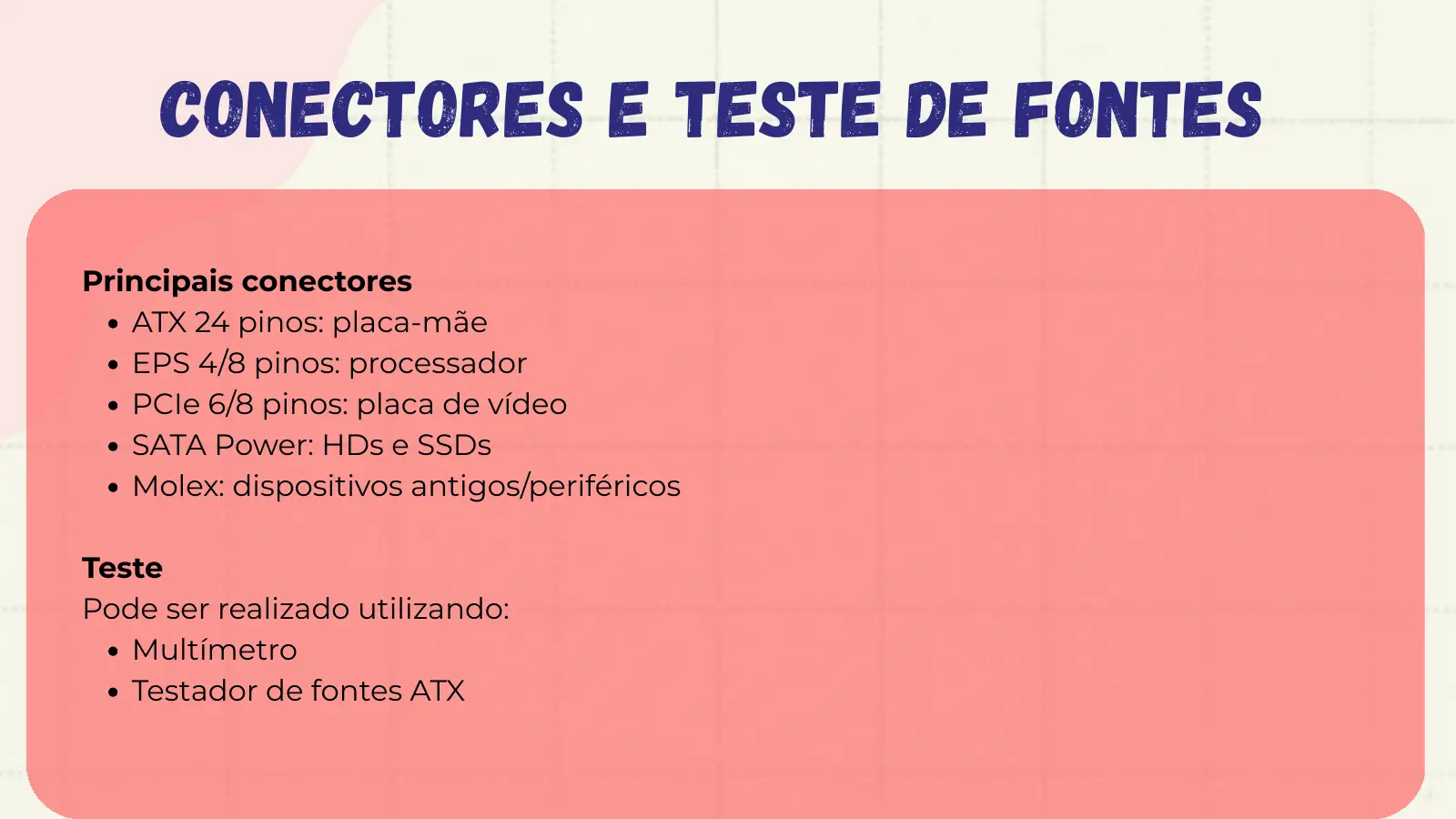

Conectores e Teste de Fontes Principais conectores ATX 24 pinos: placa-mãe EPS 4/8 pinos: processador PCIe 6/8 pinos: placa de vídeo SATA Power: HDs e SSDs Molex: dispositivos antigos/periféricos Teste Pode ser realizado utilizando: Multímetro Testador de fontes ATX

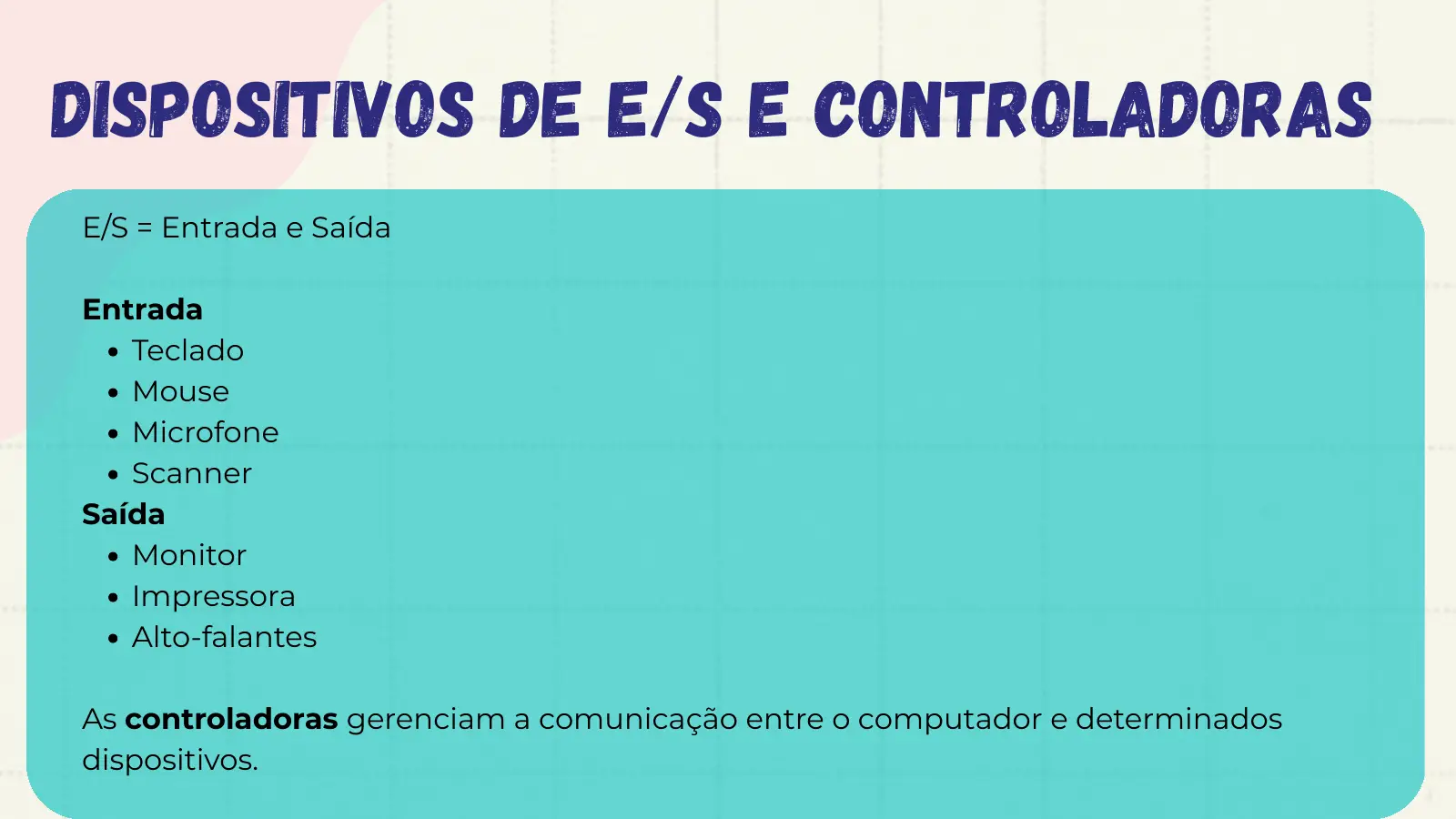

Dispositivos de E/S e Controladoras E/S = Entrada e Saída Entrada Teclado Mouse Microfone Scanner Saída Monitor Impressora Alto-falantes As controladoras gerenciam a comunicação entre o computador e determinados dispositivos.

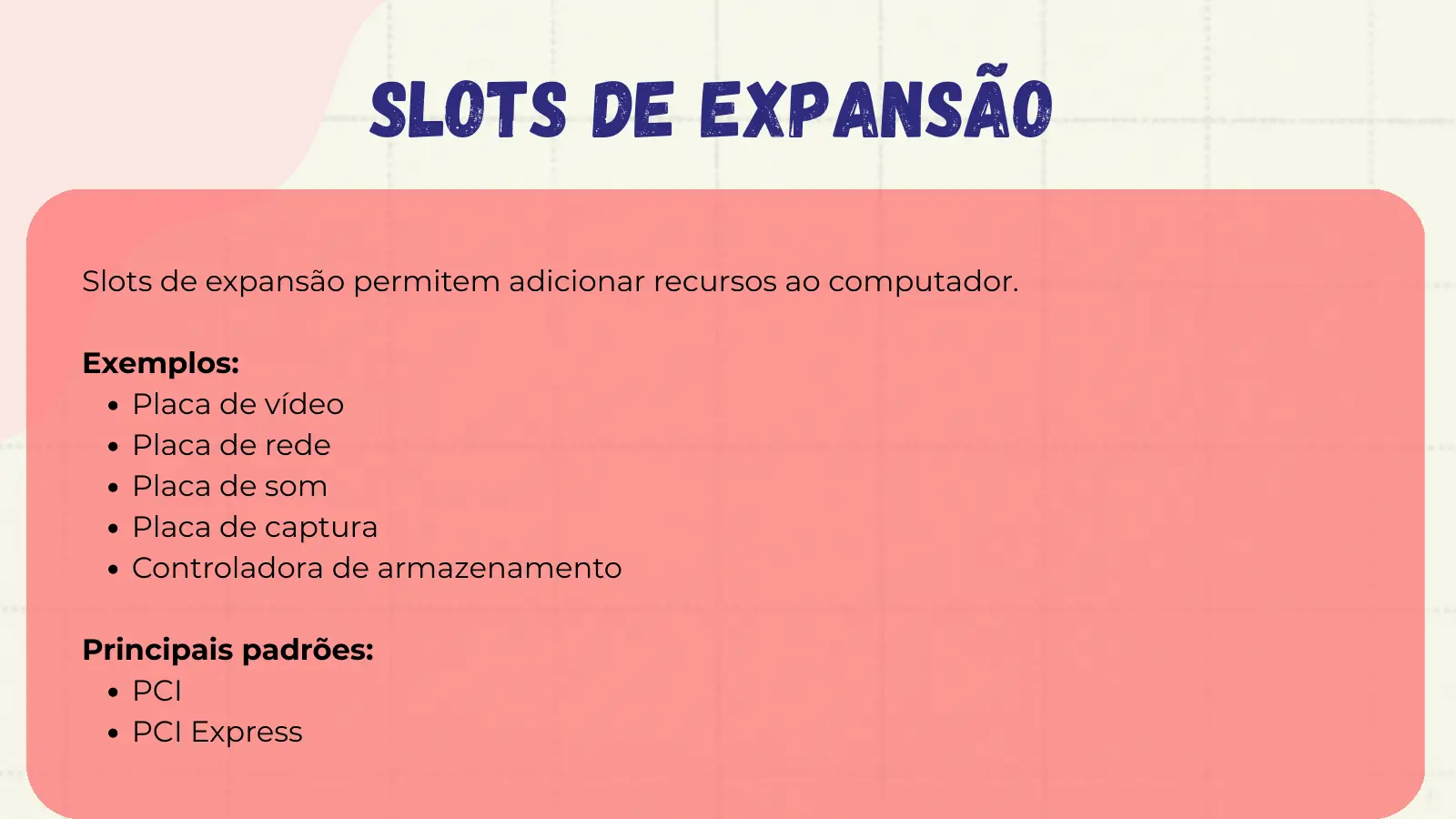

SLOTS DE EXPANSÃO Slots de expansão permitem adicionar recursos ao computador. Exemplos: Placa de vídeo Placa de rede Placa de som Placa de captura Controladora de armazenamento Principais padrões: PCI PCI Express

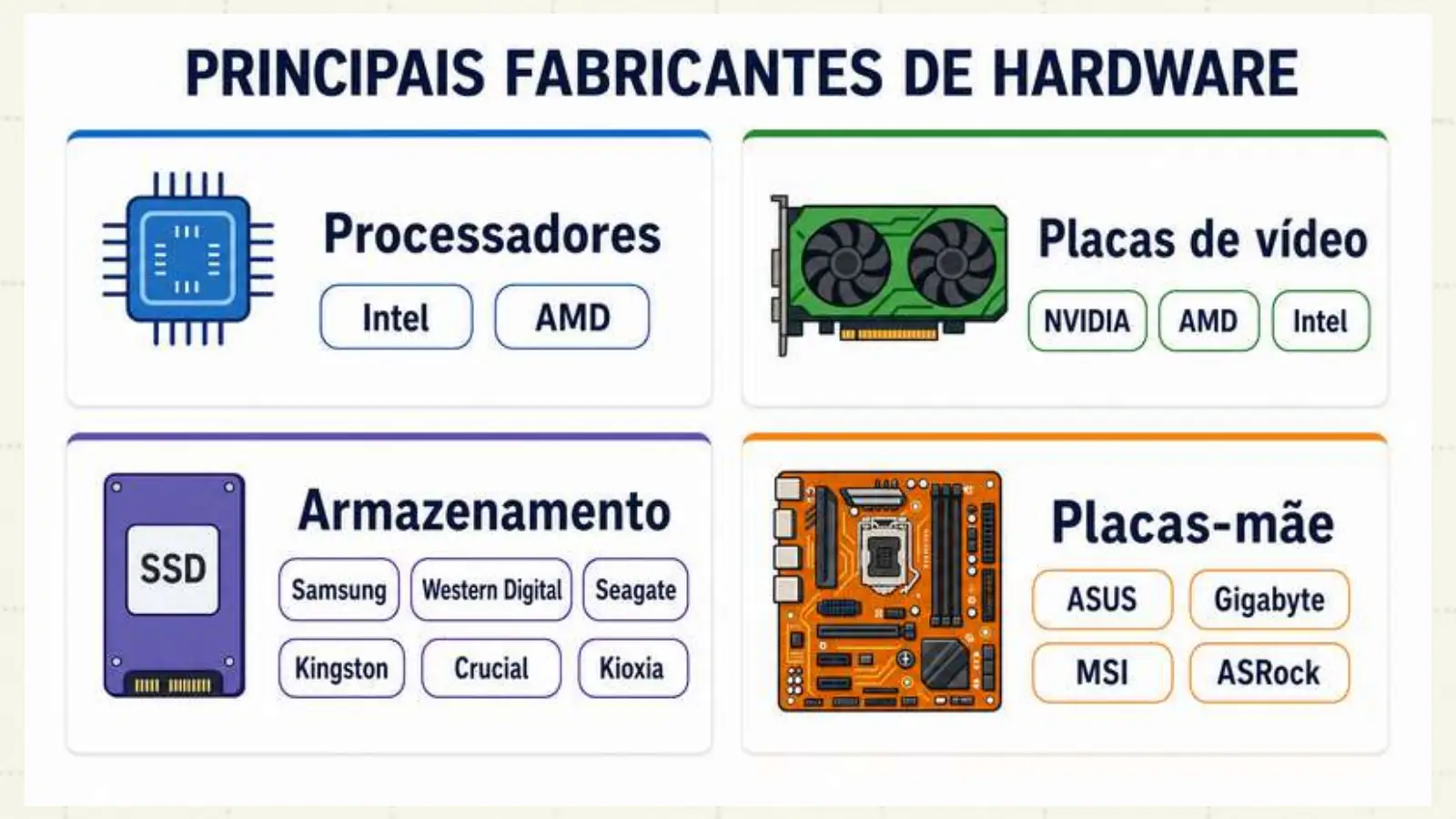

Slide do professor
UNIDA DE S DE ARM AZ EN AM E NTO

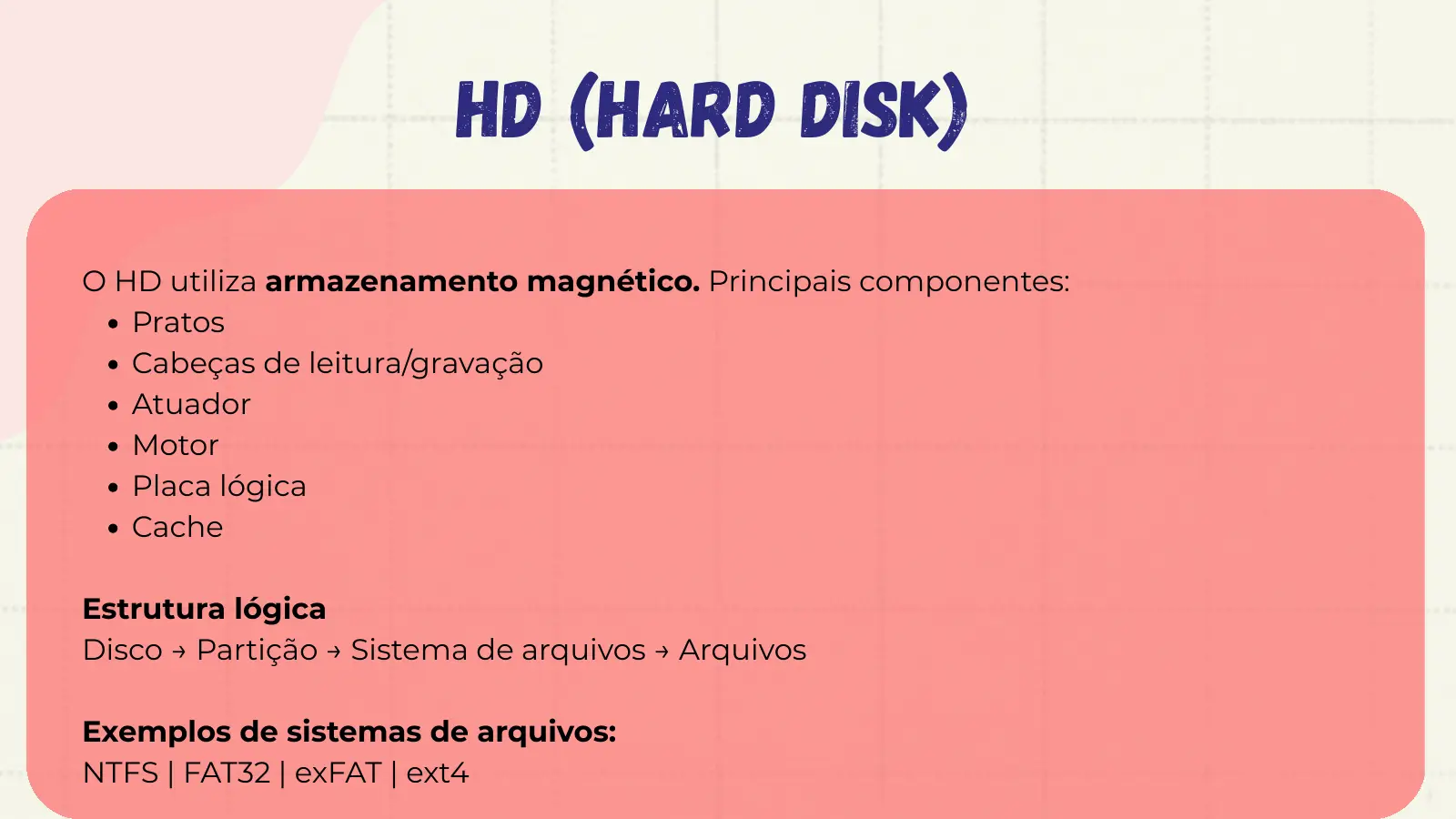

HD (Hard Disk) O HD utiliza armazenamento magnético. Principais componentes: Pratos Cabeças de leitura/gravação Atuador Motor Placa lógica Cache Estrutura lógica Disco → Partição → Sistema de arquivos → Arquivos Exemplos de sistemas de arquivos: NTFS | FAT32 | exFAT | ext4

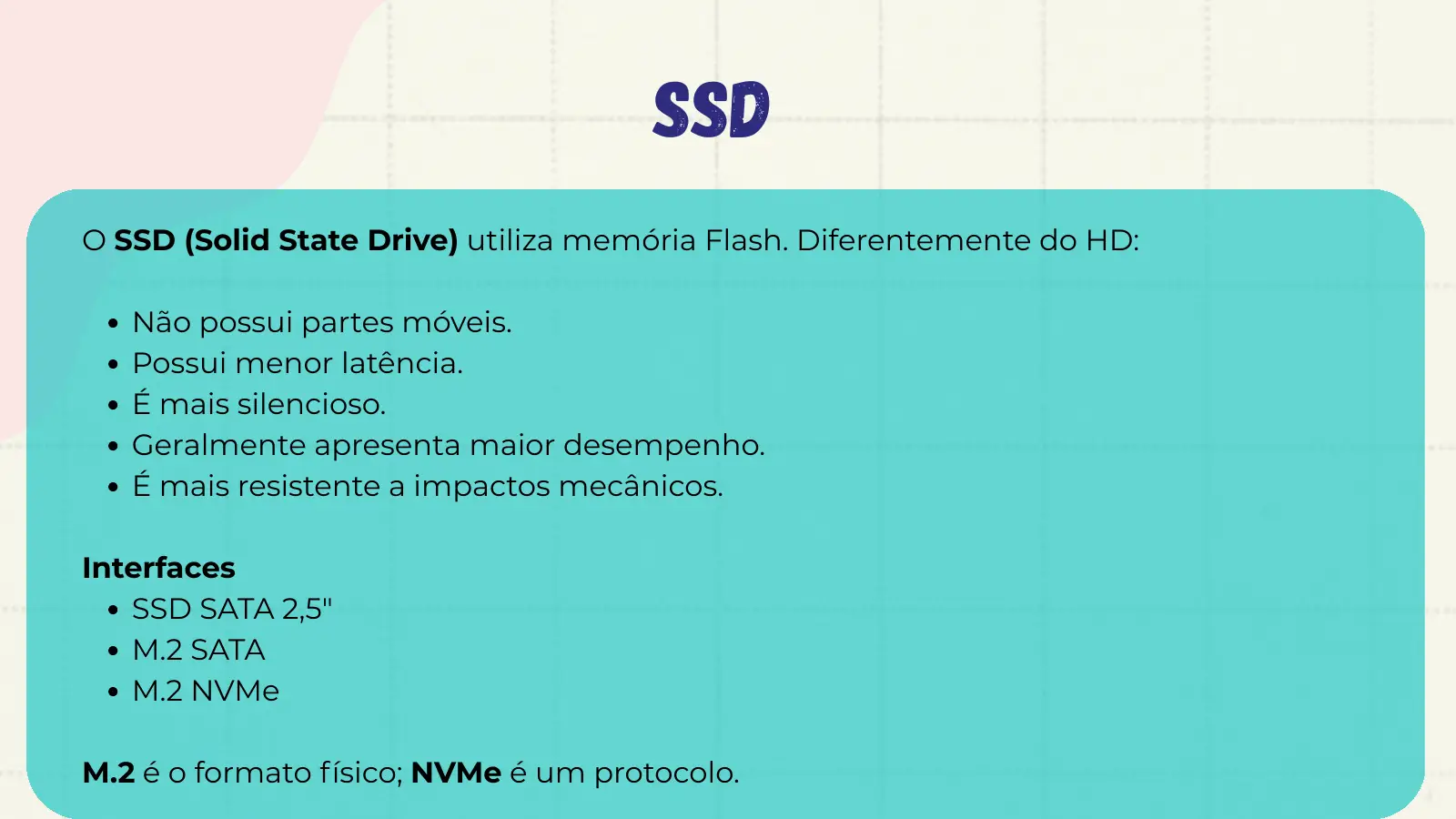

SSD O SSD (Solid State Drive) utiliza memória Flash. Diferentemente do HD: Não possui partes móveis. Possui menor latência. É mais silencioso. Geralmente apresenta maior desempenho. É mais resistente a impactos mecânicos. Interfaces SSD SATA 2,5" M.2 SATA M.2 NVMe M.2 é o formato físico; NVMe é um protocolo.

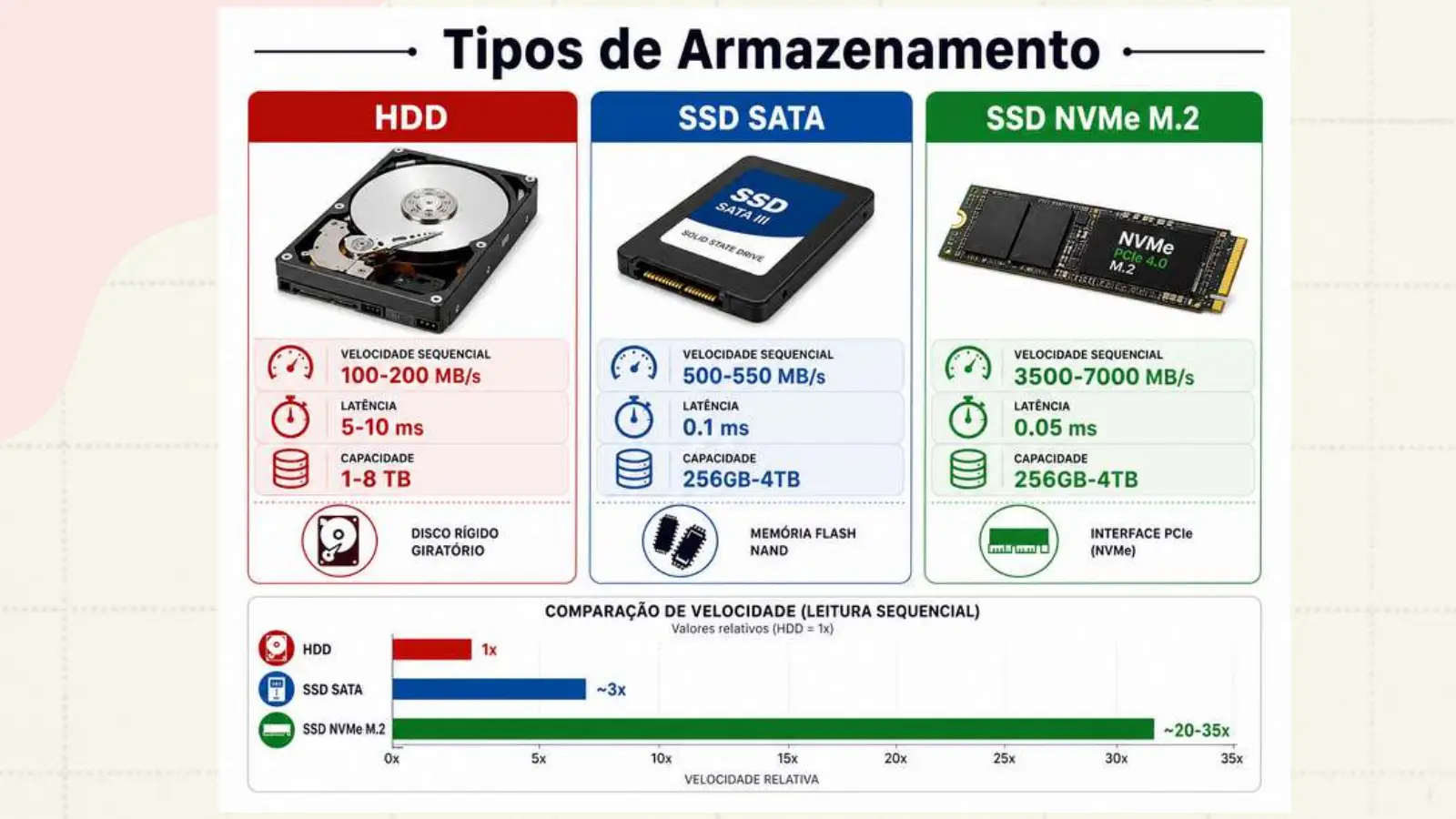

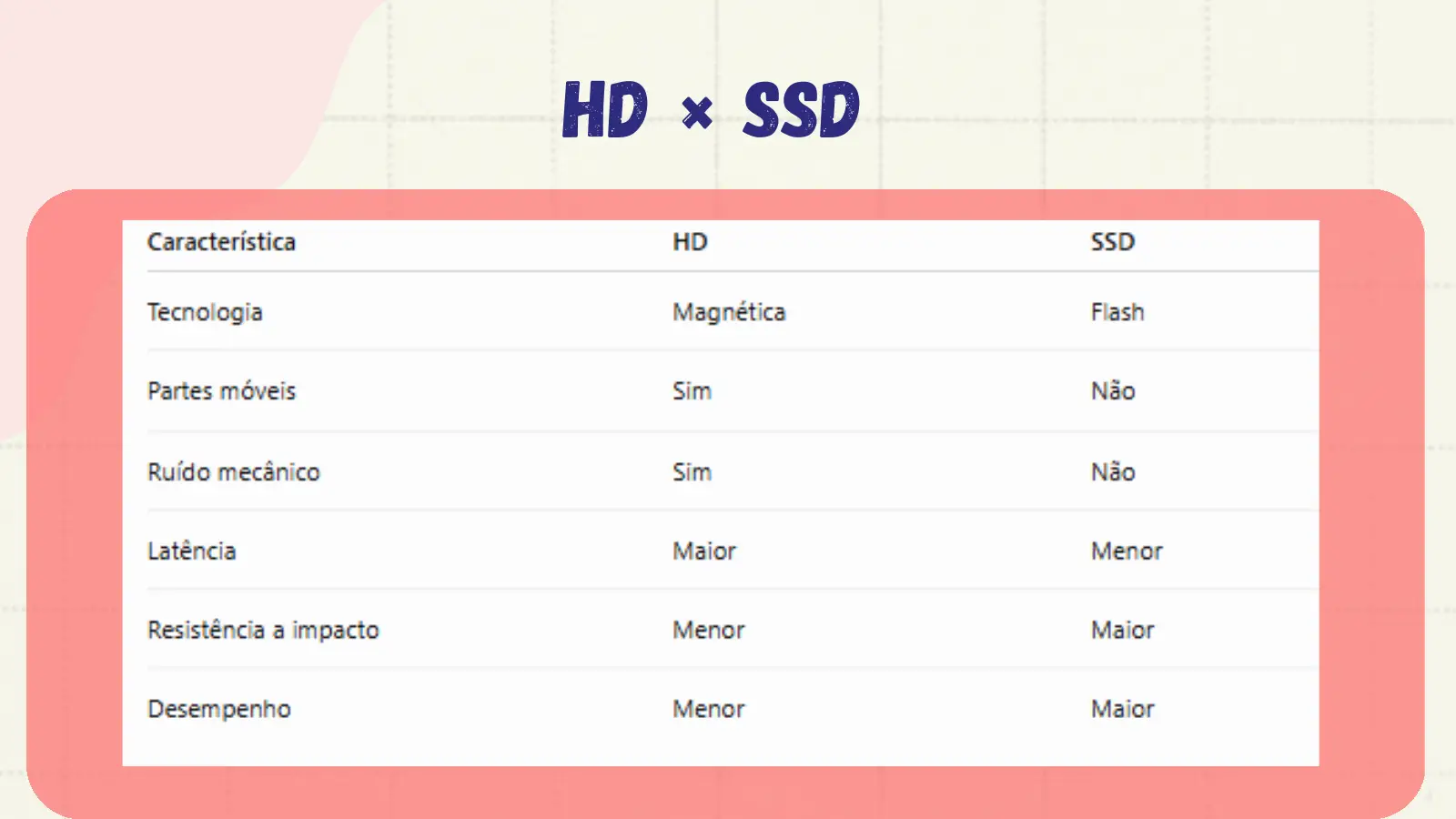

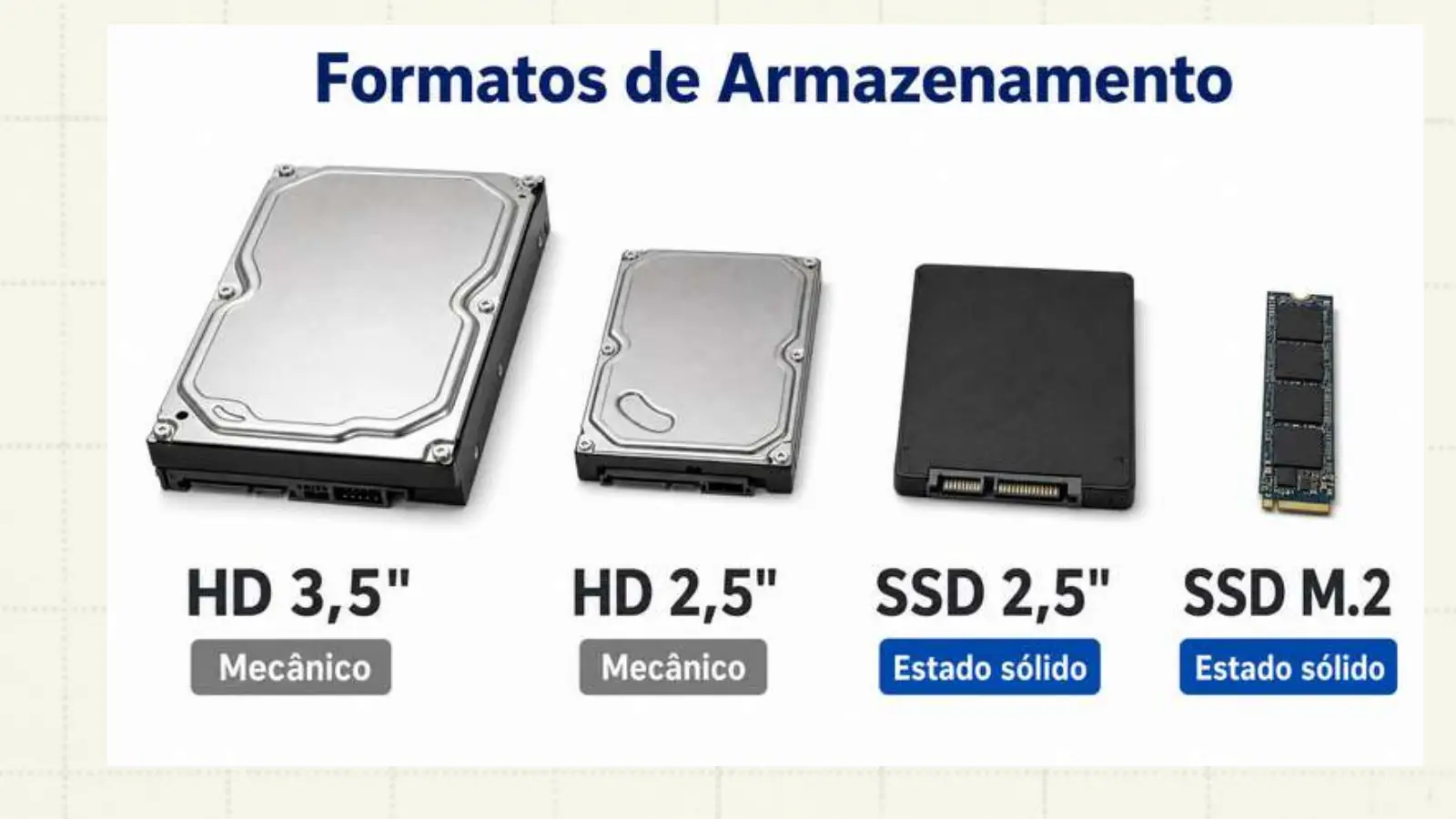

HD × SSD

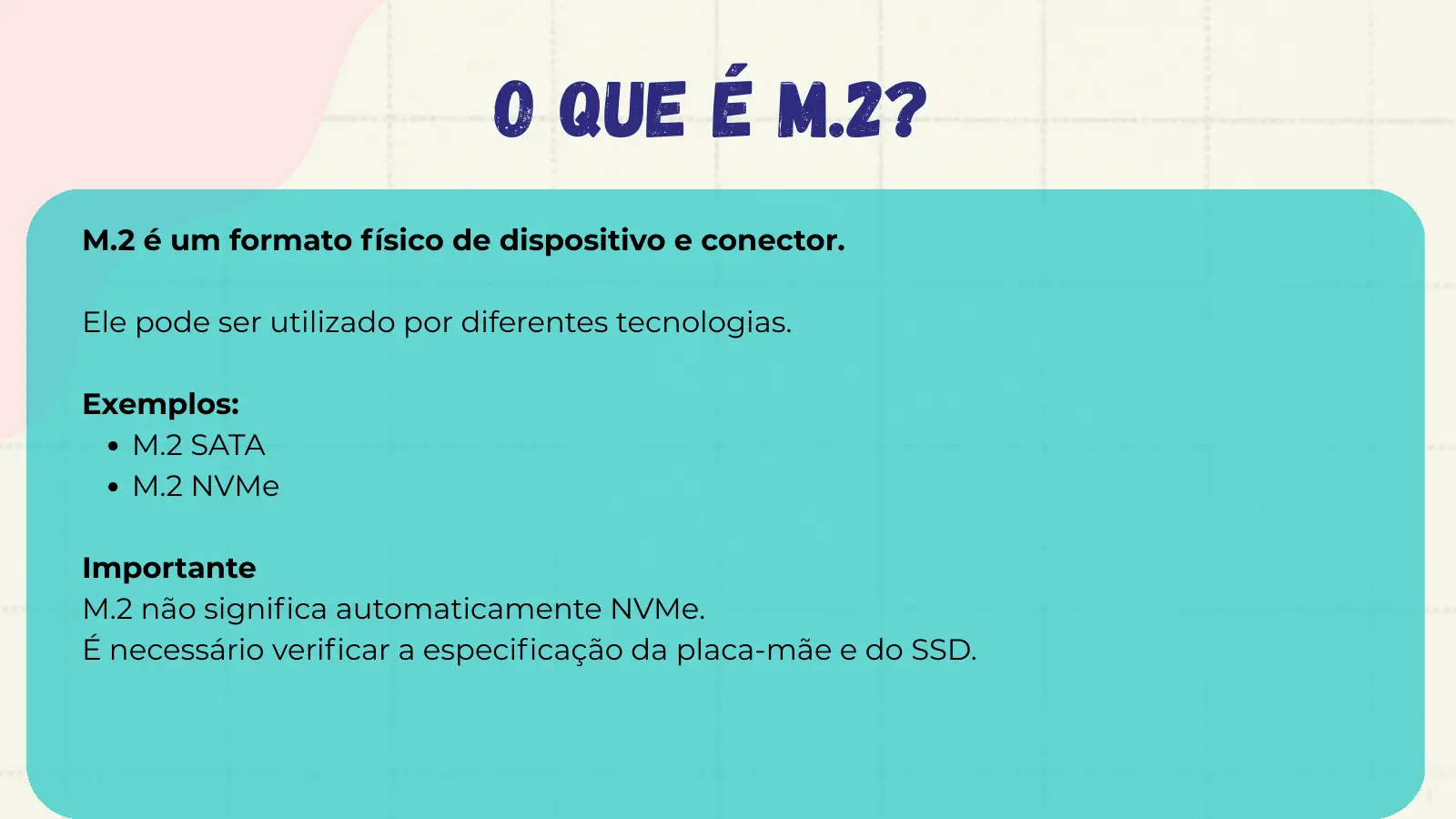

O QUE É M.2? M.2 é um formato físico de dispositivo e conector. Ele pode ser utilizado por diferentes tecnologias. Exemplos: M.2 SATA M.2 NVMe Importante M.2 não significa automaticamente NVMe. É necessário verificar a especificação da placa-mãe e do SSD.

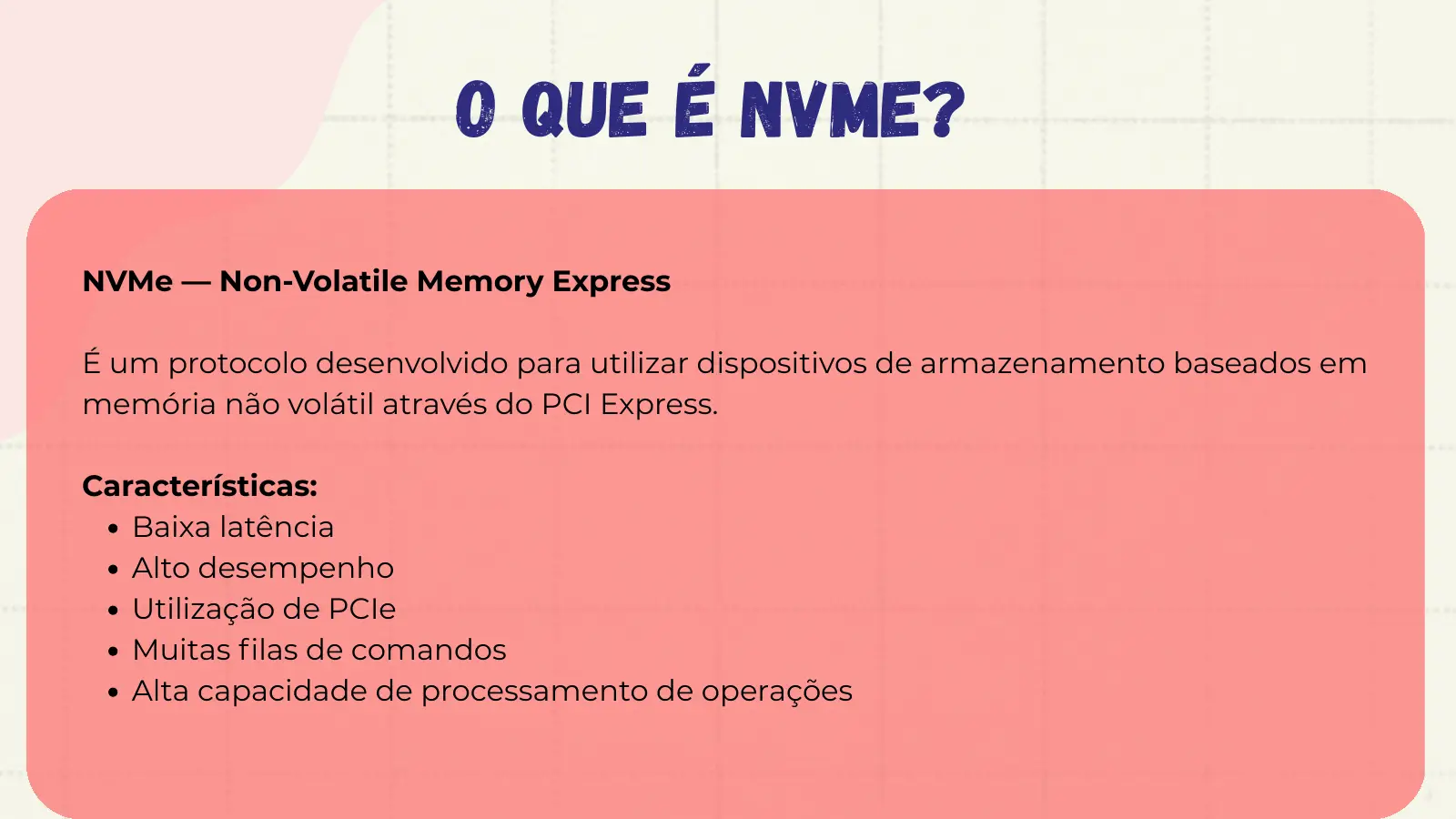

O QUE É NVMe? NVMe — Non-Volatile Memory Express É um protocolo desenvolvido para utilizar dispositivos de armazenamento baseados em memória não volátil através do PCI Express. Características: Baixa latência Alto desempenho Utilização de PCIe Muitas filas de comandos Alta capacidade de processamento de operações
Slide do professor
Slide do professor

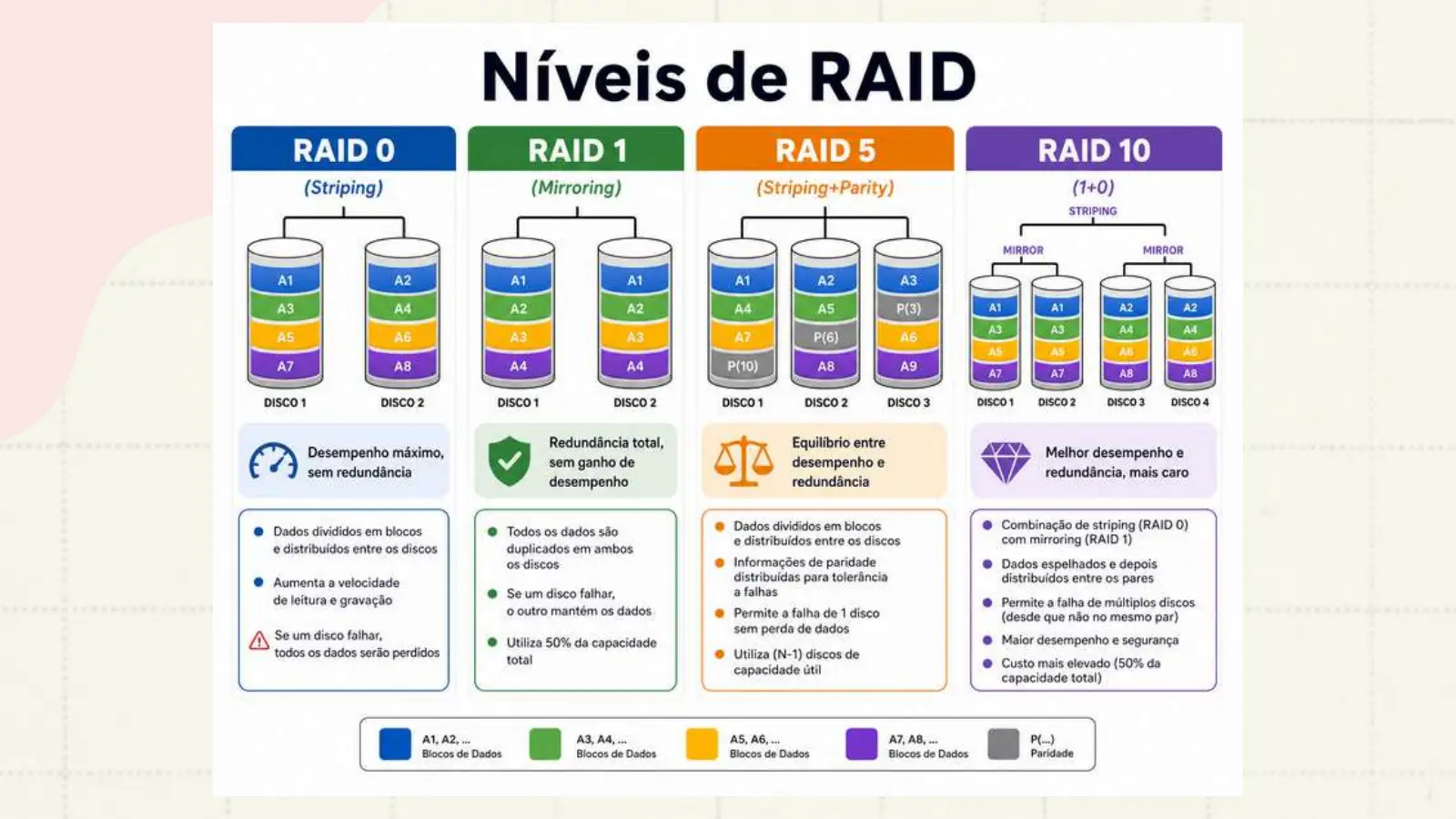

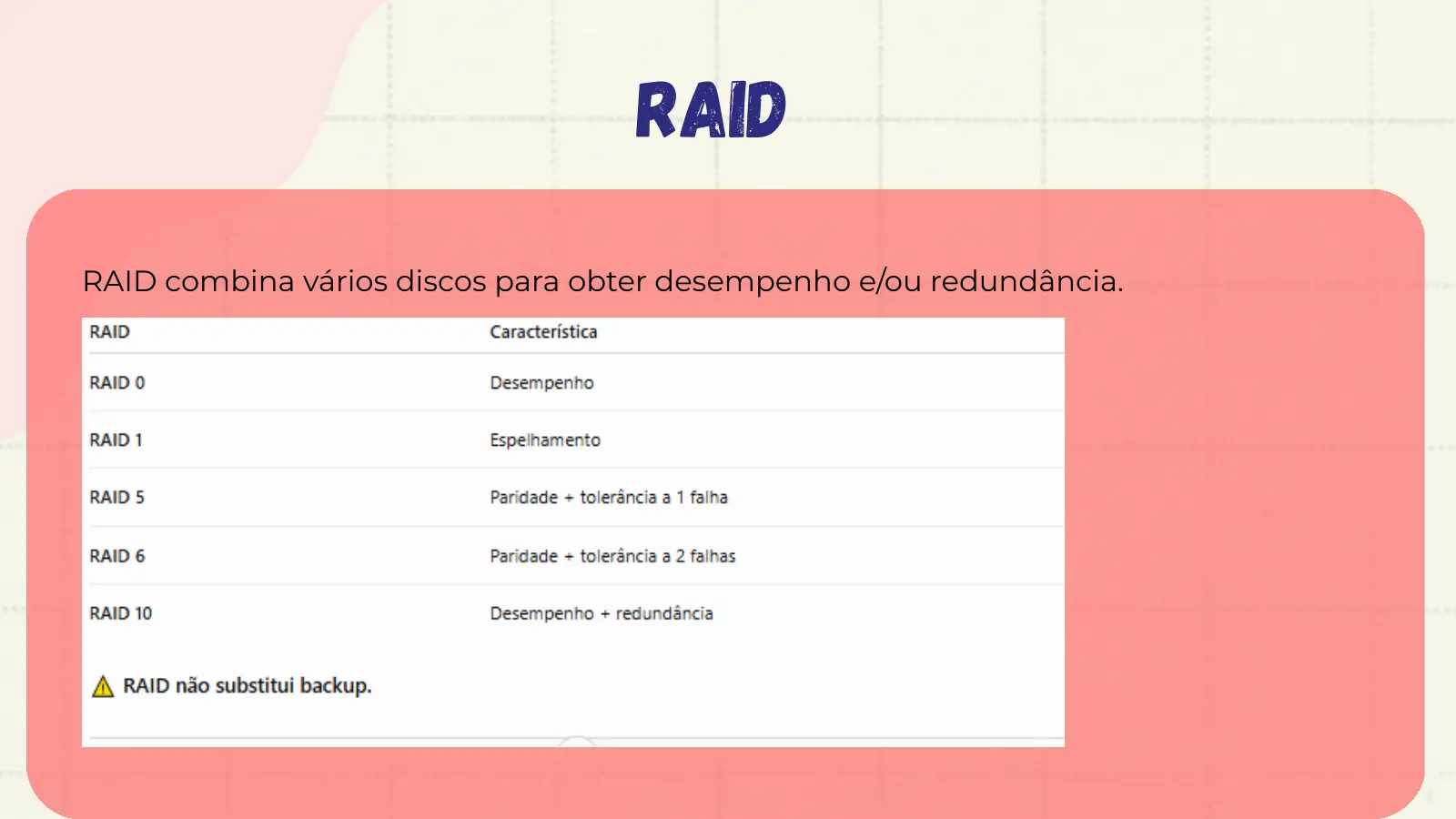

RAID RAID combina vários discos para obter desempenho e/ou redundância.
Slide do professor

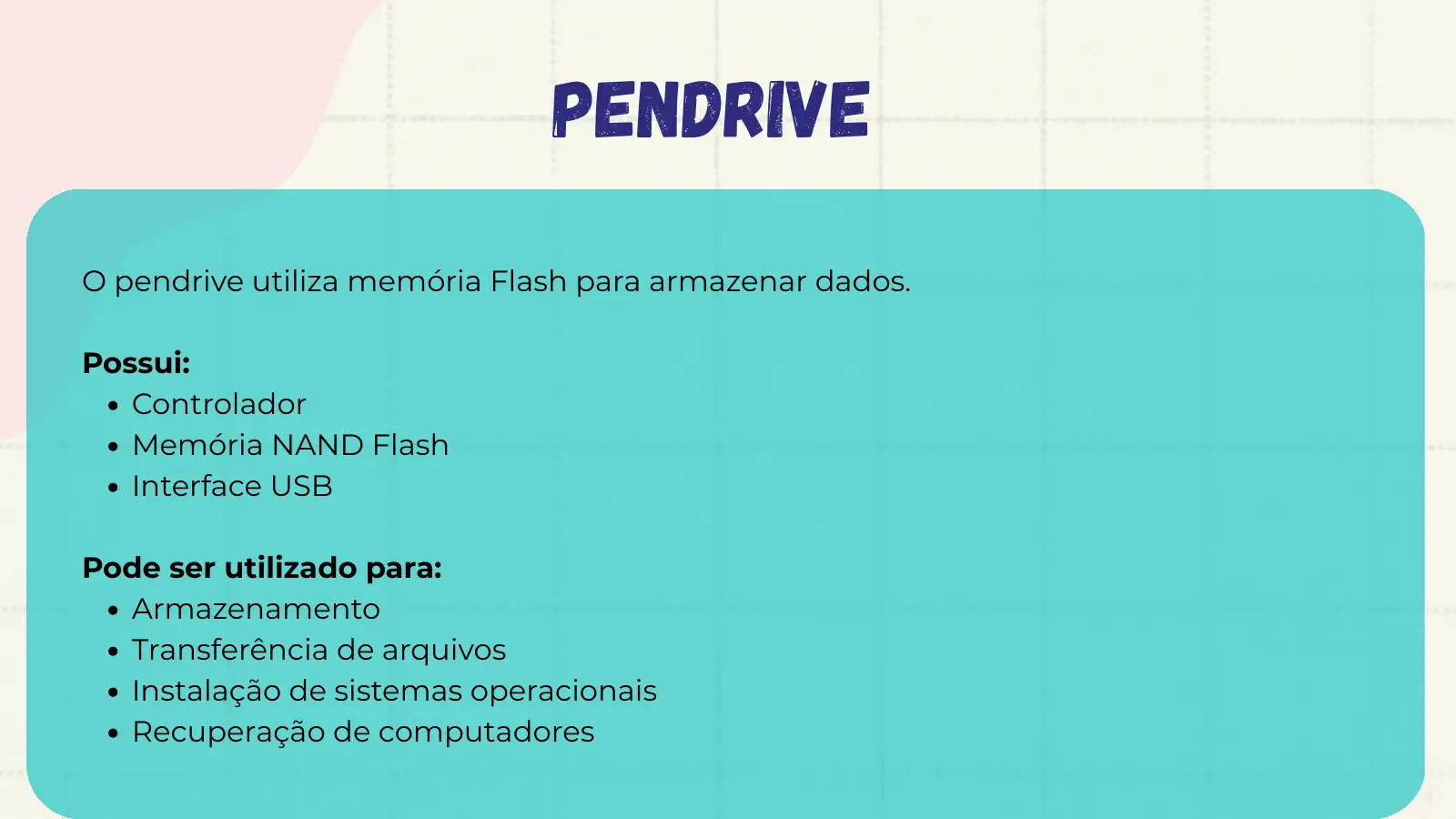

PENDRIVE O pendrive utiliza memória Flash para armazenar dados. Possui: Controlador Memória NAND Flash Interface USB Pode ser utilizado para: Armazenamento Transferência de arquivos Instalação de sistemas operacionais Recuperação de computadores

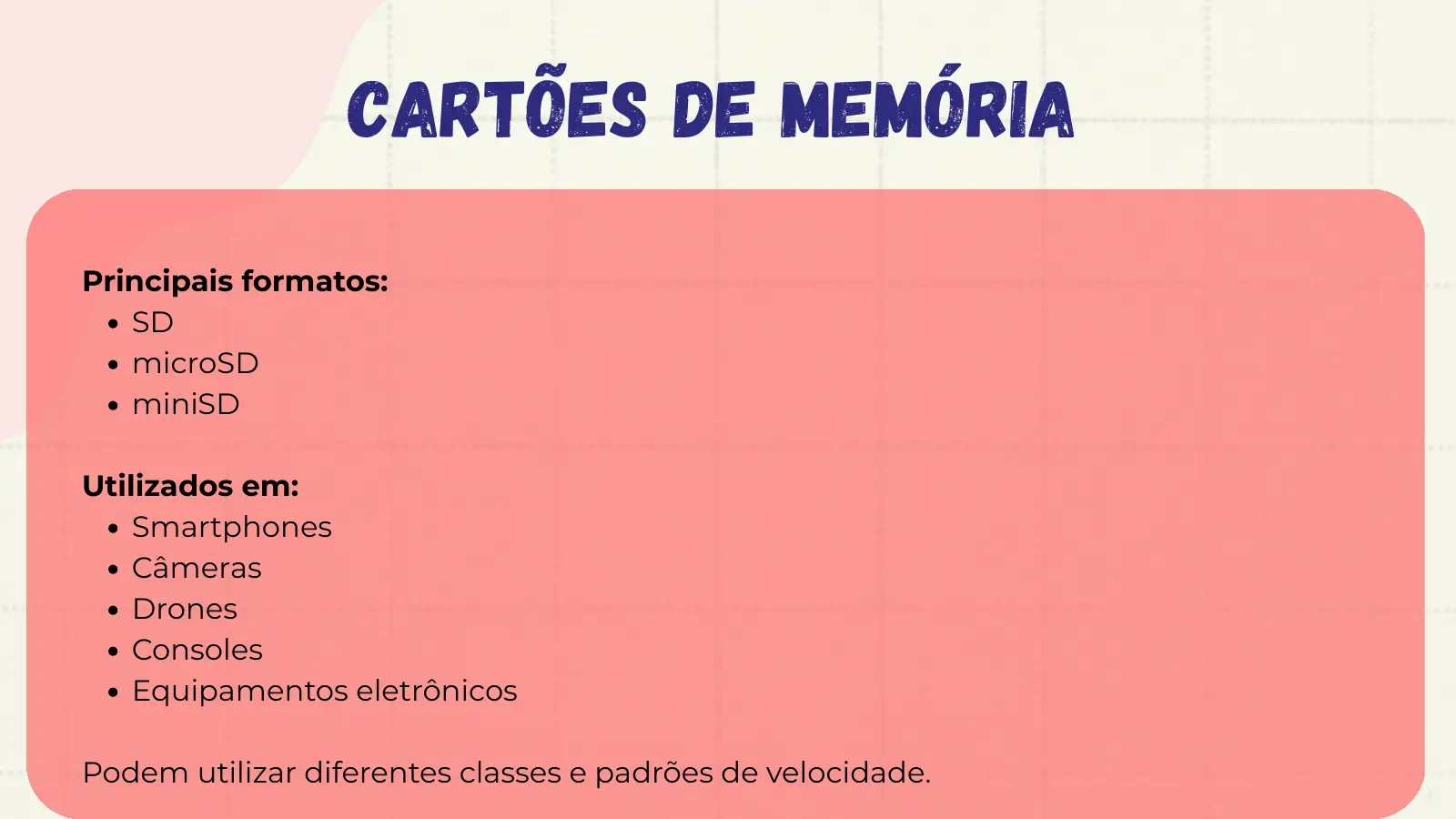

CARTÕES DE MEMÓRIA Principais formatos: SD microSD miniSD Utilizados em: Smartphones Câmeras Drones Consoles Equipamentos eletrônicos Podem utilizar diferentes classes e padrões de velocidade.

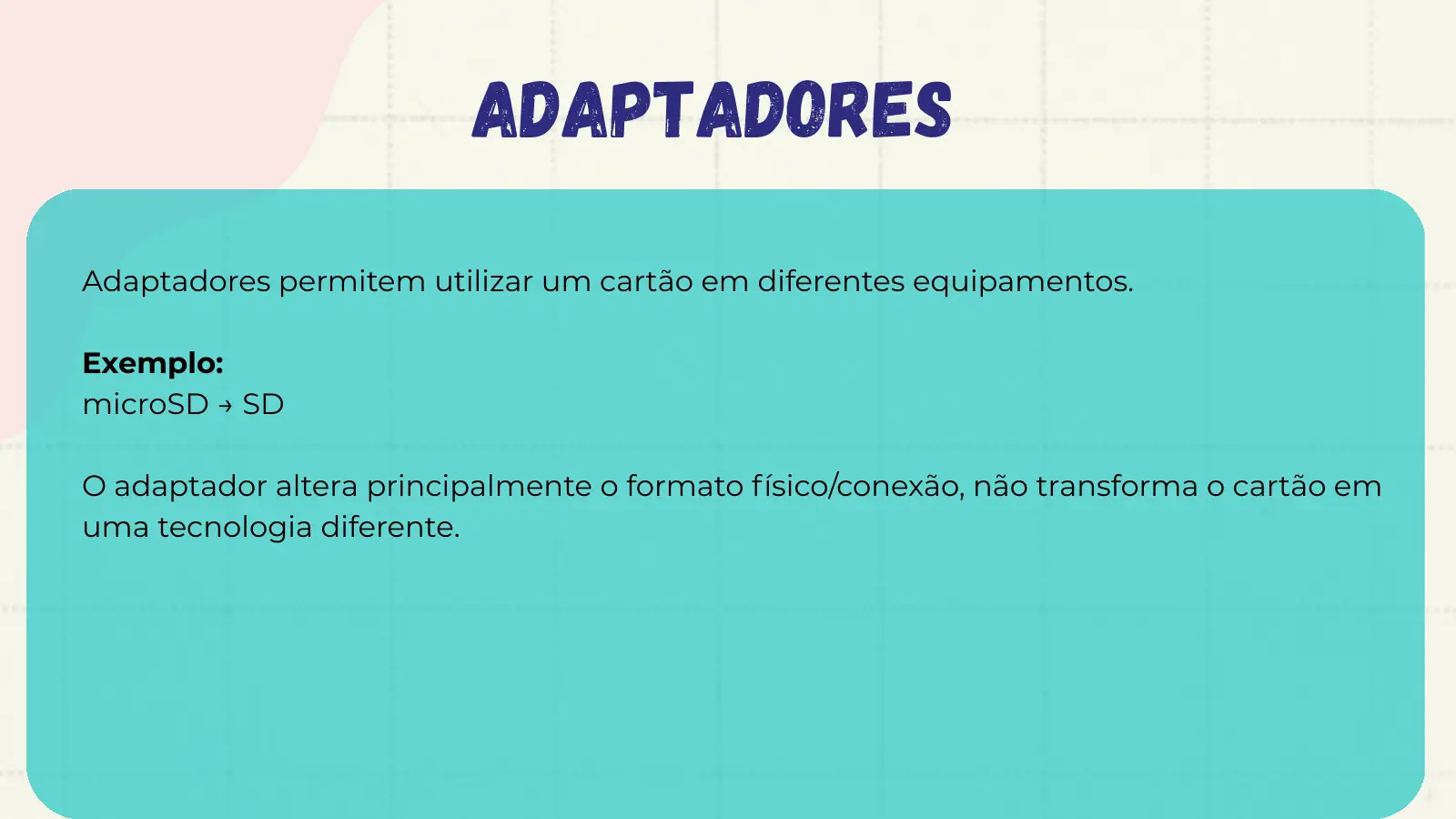

ADAPTADORES Adaptadores permitem utilizar um cartão em diferentes equipamentos. Exemplo: microSD → SD O adaptador altera principalmente o formato físico/conexão, não transforma o cartão em uma tecnologia diferente.

🔗 Barramento e uso

🎯 Quiz

📝 Resumo

  • PCIe (vídeo, NVMe), SATA (discos), USB (periféricos)
  • Fonte: conectores, 80 PLUS, cálculo de potência com folga, testes
  • HD × SSD SATA × SSD NVMe; M.2 pode ser SATA ou NVMe
  • RAID 0, 1 e 5; pendrives e cartões
➡ Próxima aula: Gabinetes, refrigeração e periféricos.
