🎯 Objetivos da aula

  • Definir tensão, corrente, resistência, potência e frequência
  • Aplicar a Lei de Ohm e a fórmula da potência
  • Diferenciar corrente contínua e alternada
  • Reconhecer componentes eletrônicos e os riscos da eletricidade
🧩 Indicadores 2 e 3: prevenção de descargas e teste de componentes, com base nos fundamentos de eletricidade.
FU ND AM EN T O S D E EL ET RIC ID A DE E ELET R ÔN IC A

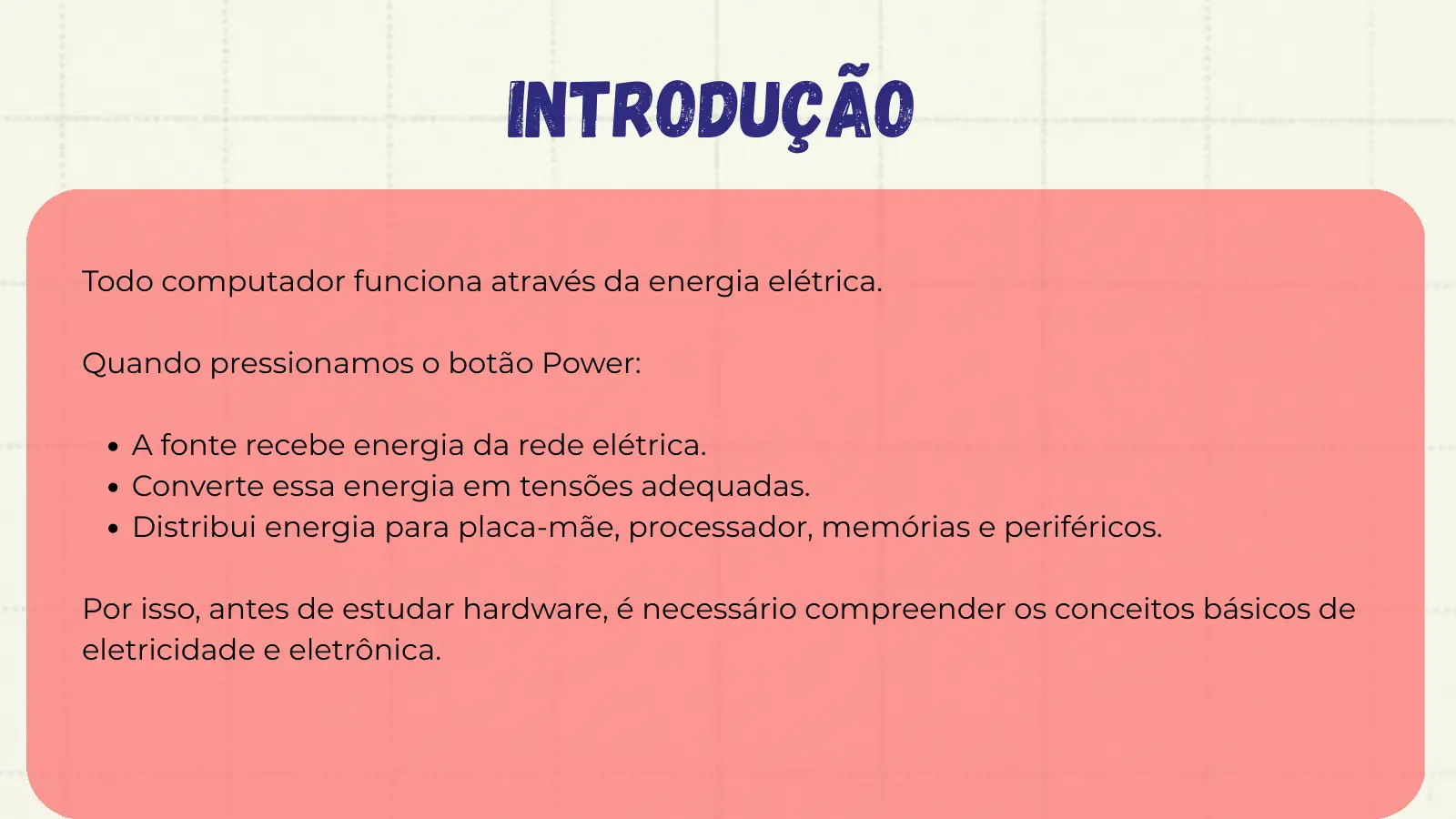

Introdução Todo computador funciona através da energia elétrica. Quando pressionamos o botão Power: A fonte recebe energia da rede elétrica. Converte essa energia em tensões adequadas. Distribui energia para placa-mãe, processador, memórias e periféricos. Por isso, antes de estudar hardware, é necessário compreender os conceitos básicos de eletricidade e eletrônica.

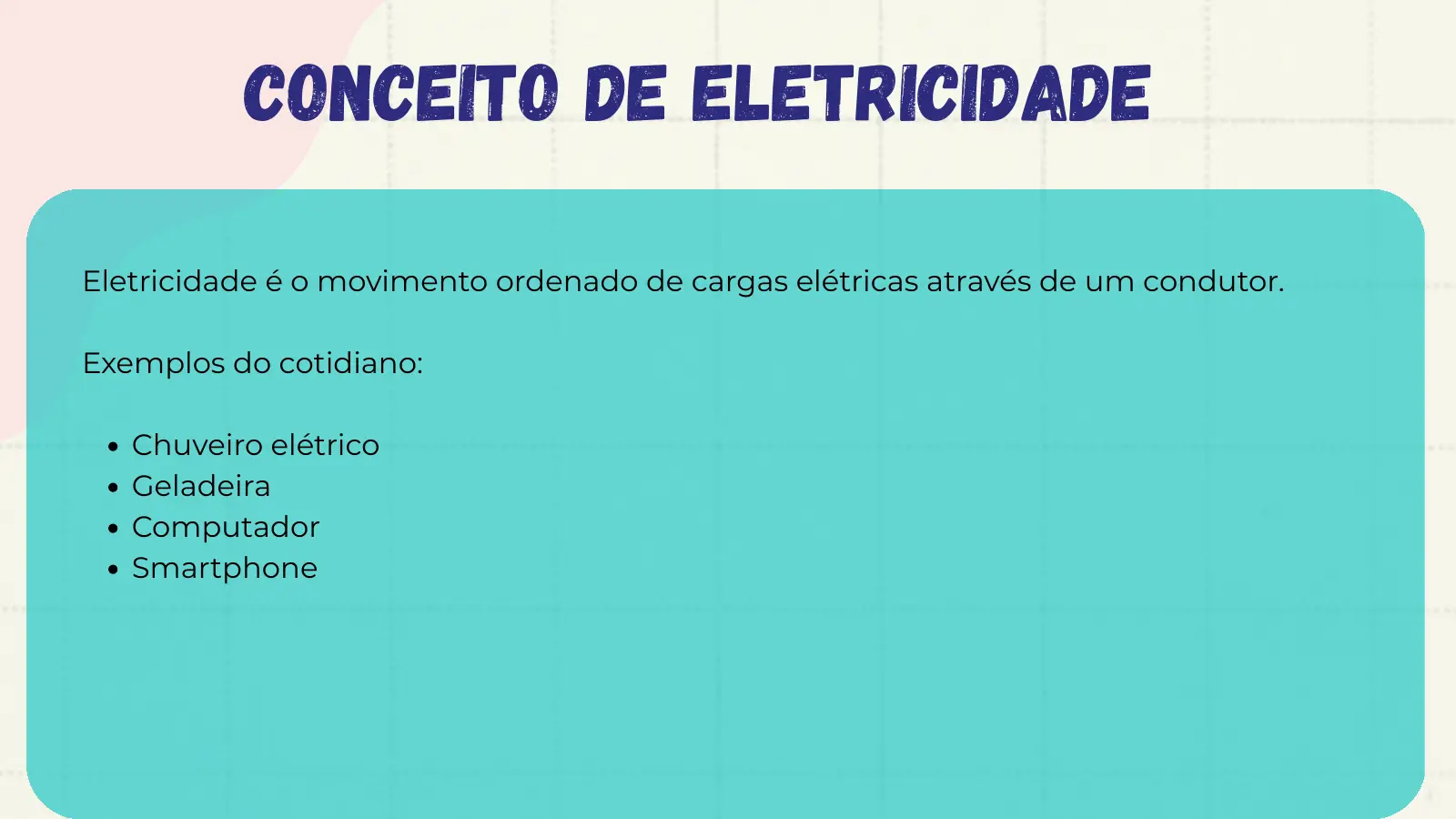

Conceito de Eletricidade Eletricidade é o movimento ordenado de cargas elétricas através de um condutor. Exemplos do cotidiano: Chuveiro elétrico Geladeira Computador Smartphone

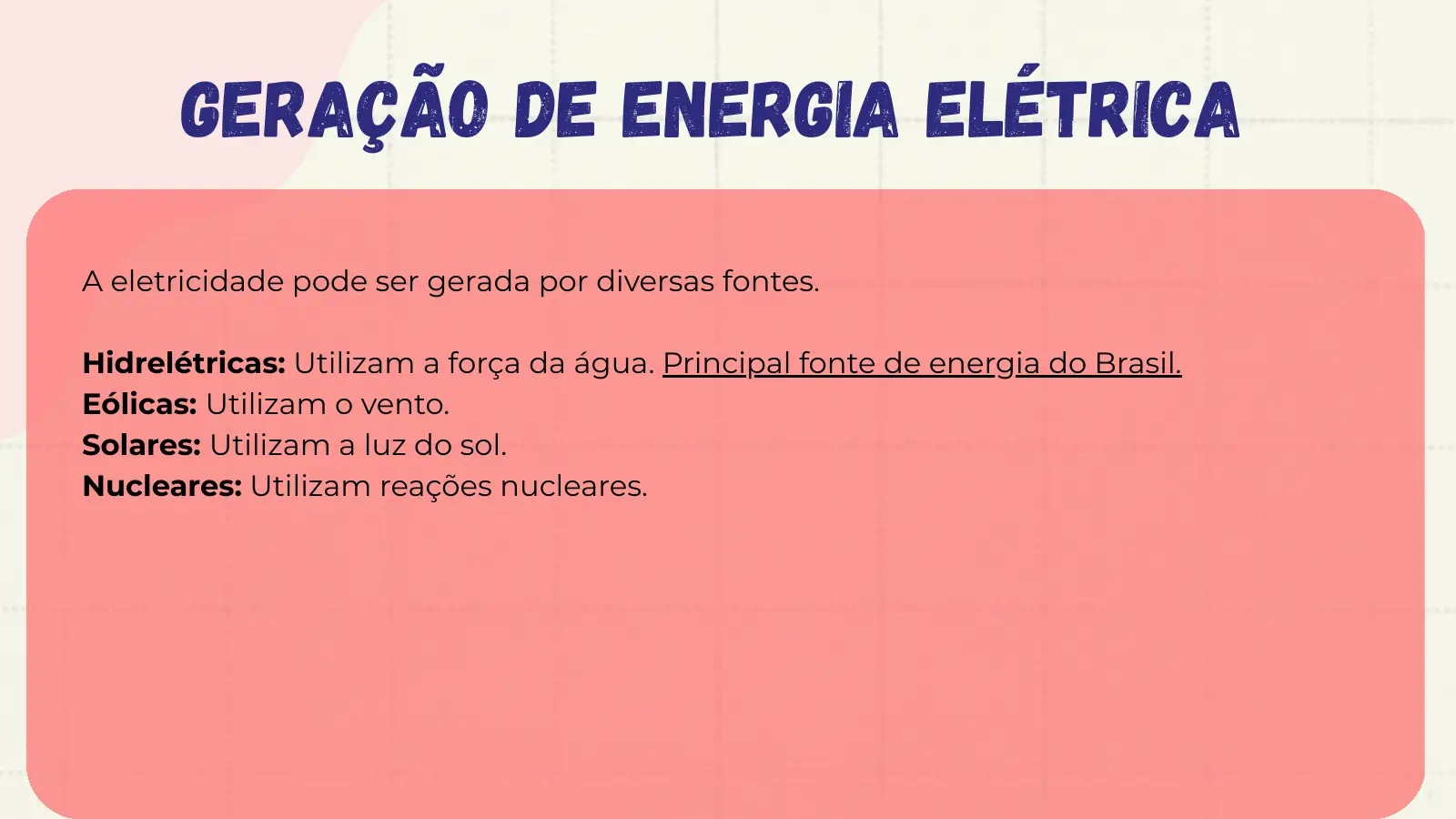

Geração de Energia Elétrica A eletricidade pode ser gerada por diversas fontes. Hidrelétricas: Utilizam a força da água. Principal fonte de energia do Brasil. Eólicas: Utilizam o vento. Solares: Utilizam a luz do sol. Nucleares: Utilizam reações nucleares.

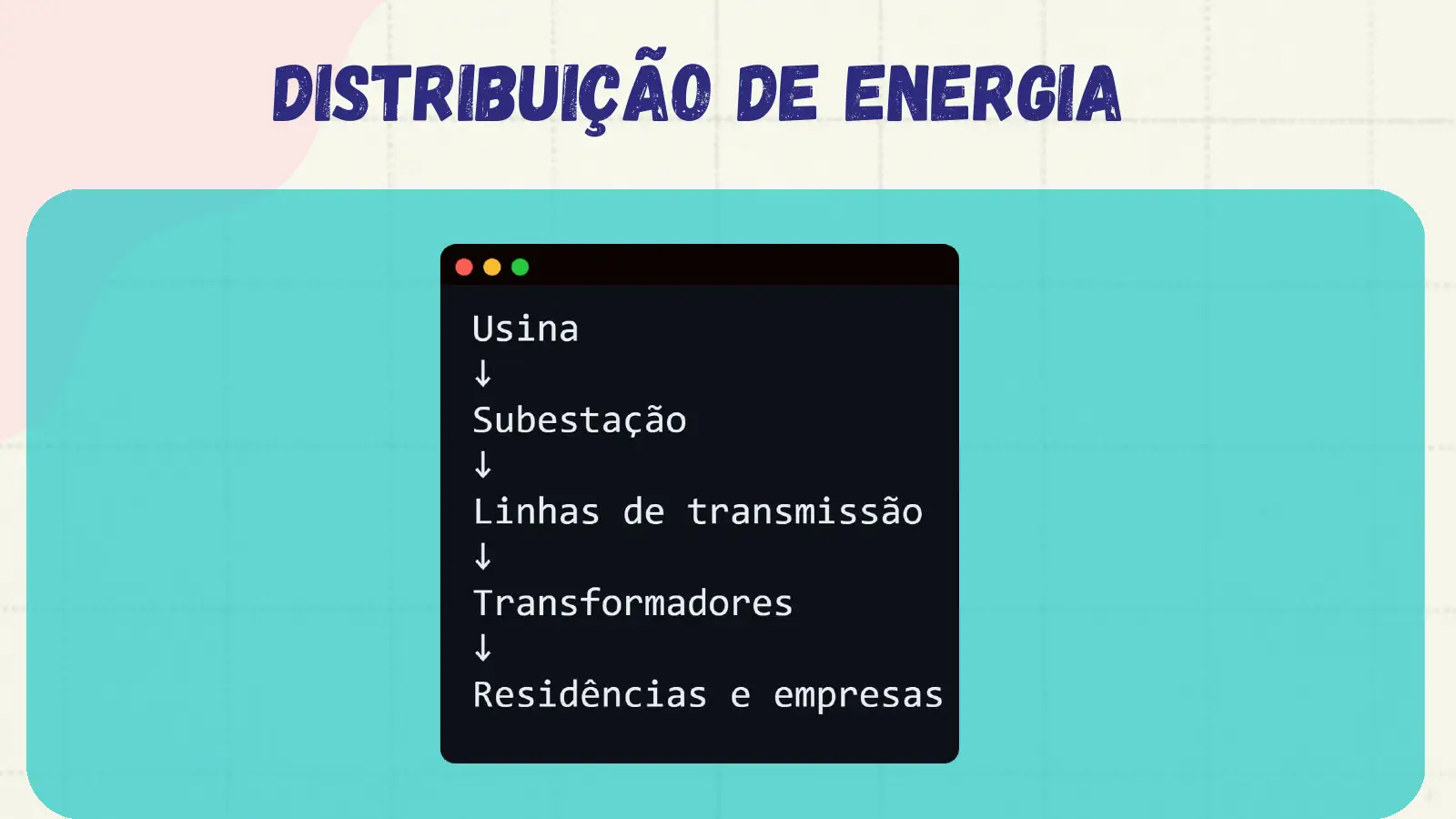

Distribuição de Energia

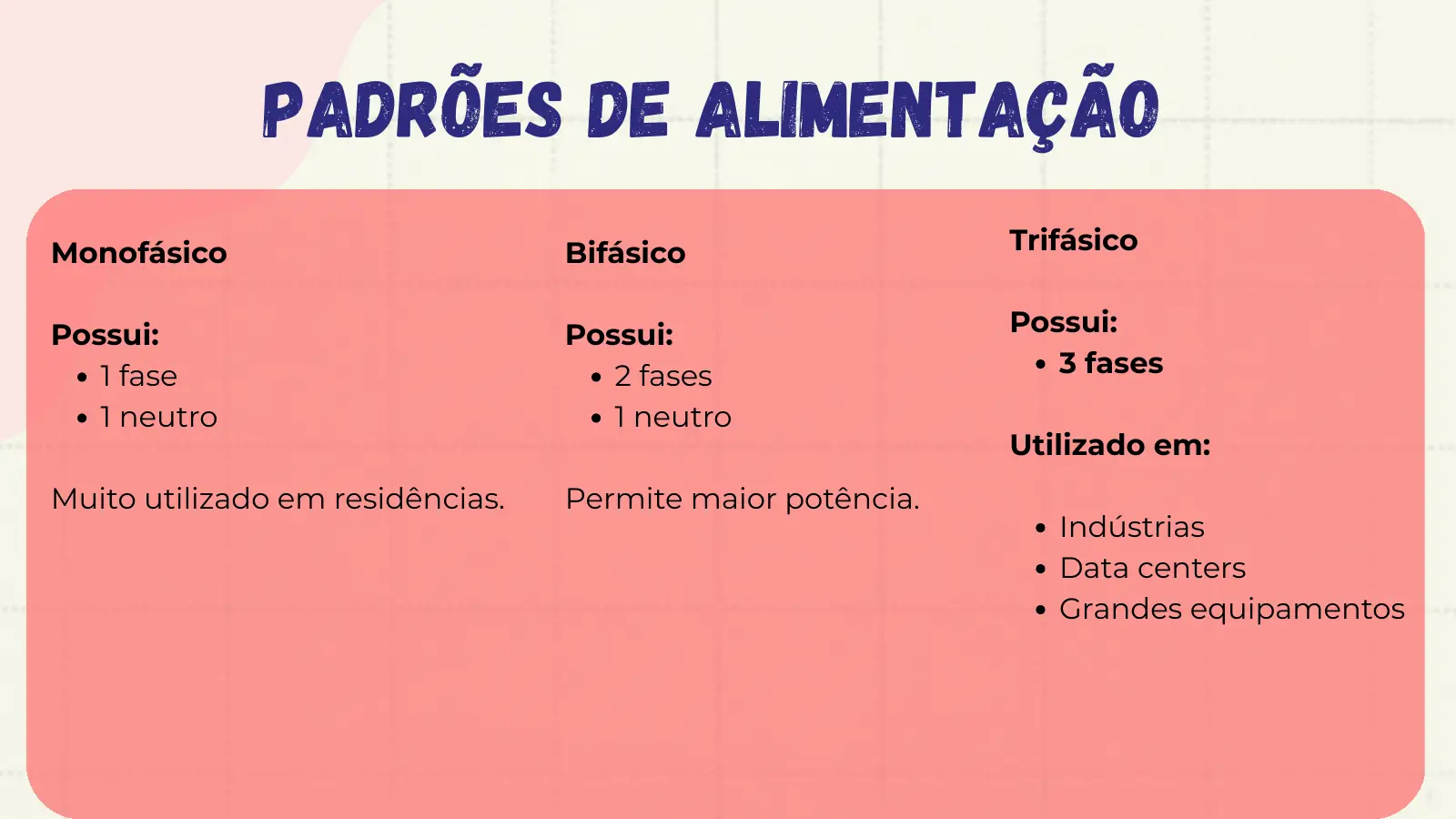

Padrões de Alimentação Monofásico Bifásico Trifásico Possui: Possui: Possui: 1 fase 2 fases 3 fases 1 neutro 1 neutro Utilizado em: Muito utilizado em residências. Permite maior potência. Indústrias Data centers Grandes equipamentos

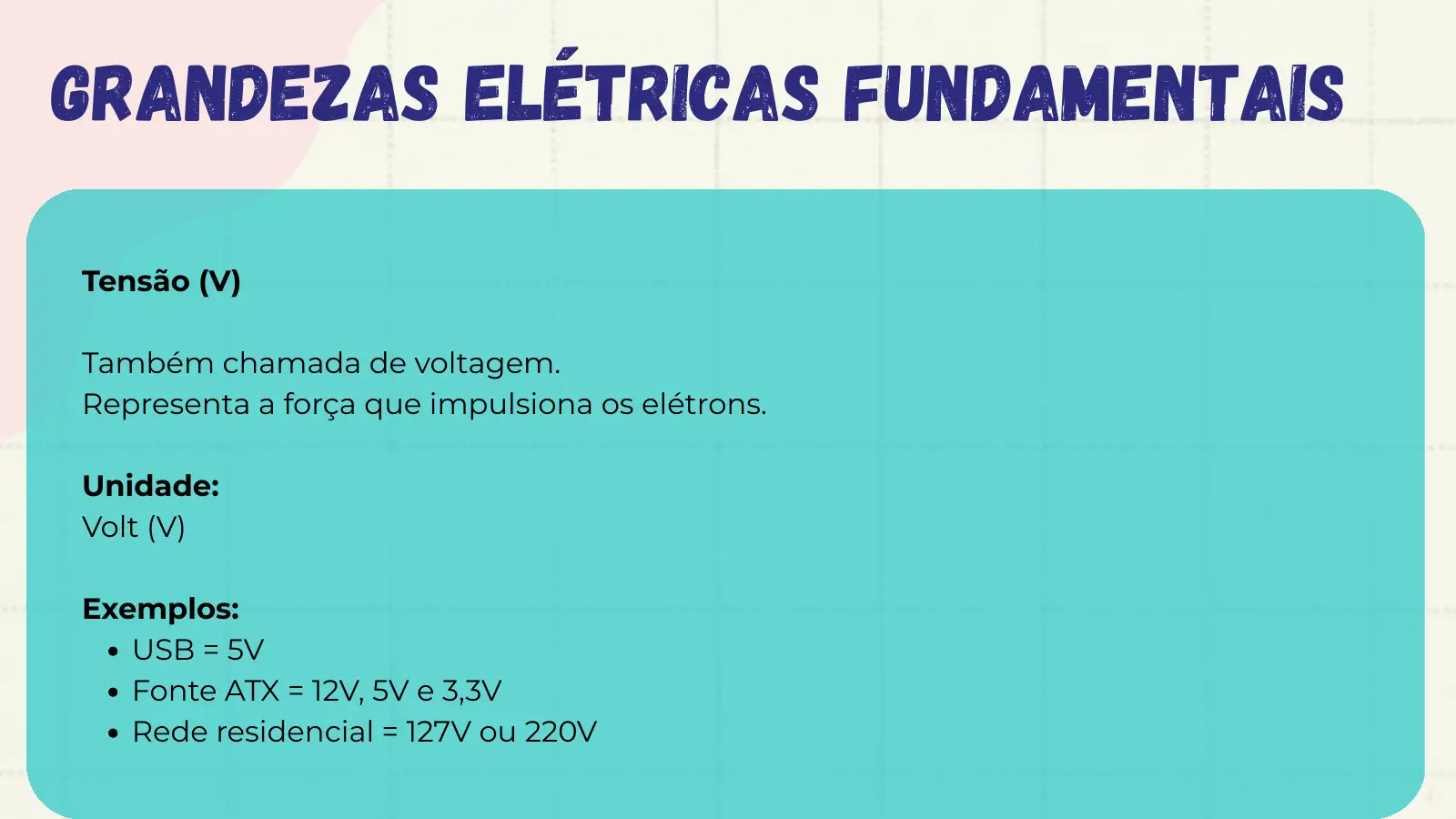

Grandezas Elétricas Fundamentais Tensão (V) Também chamada de voltagem. Representa a força que impulsiona os elétrons. Unidade: Volt (V) Exemplos: USB = 5V Fonte ATX = 12V, 5V e 3,3V Rede residencial = 127V ou 220V

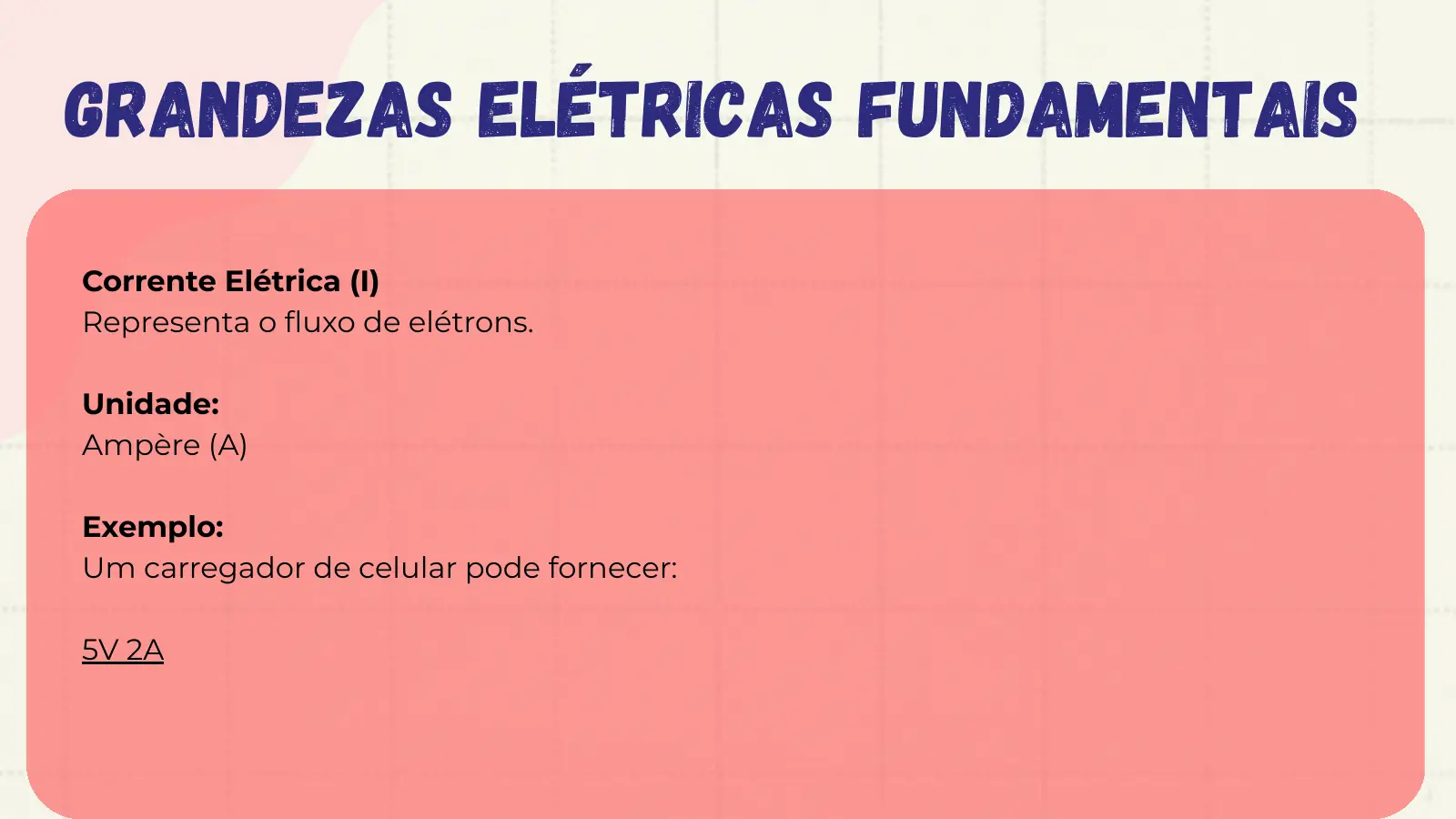

Grandezas Elétricas Fundamentais Corrente Elétrica (I) Representa o fluxo de elétrons. Unidade: Ampère (A) Exemplo: Um carregador de celular pode fornecer: 5V 2A

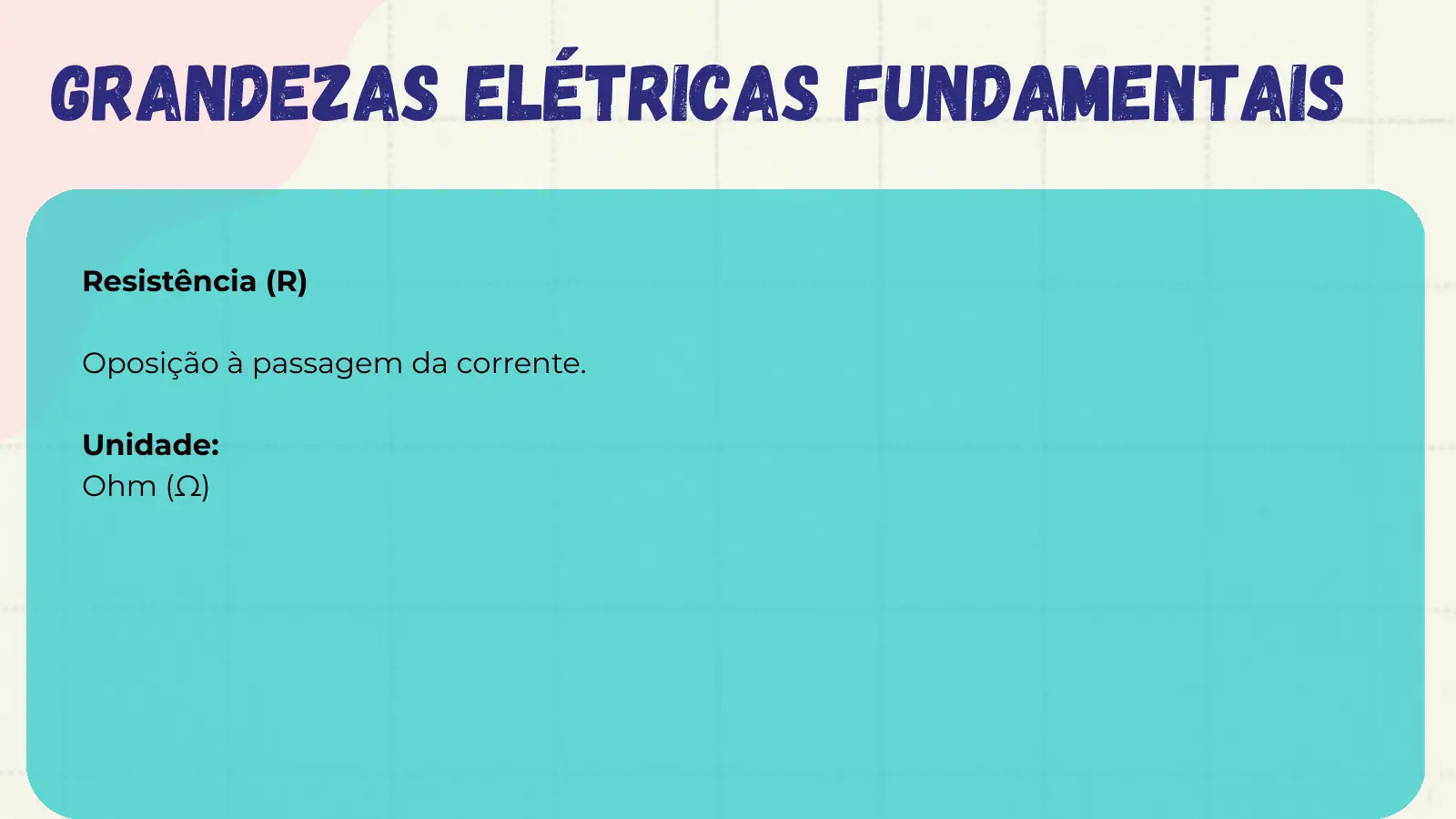

Grandezas Elétricas Fundamentais Resistência (R) Oposição à passagem da corrente. Unidade: Ohm (Ω)

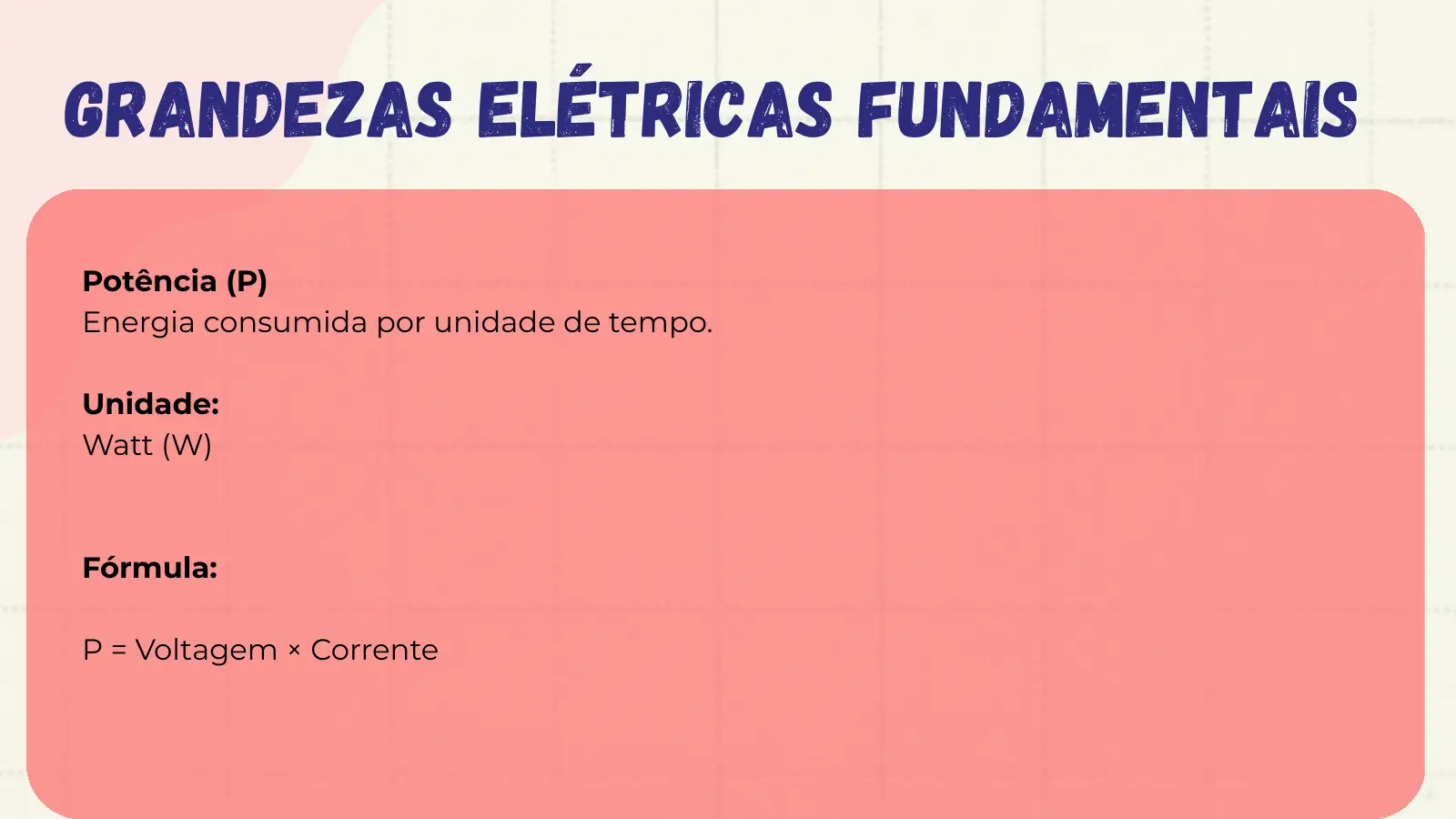

Grandezas Elétricas Fundamentais Potência (P) Energia consumida por unidade de tempo. Unidade: Watt (W) Fórmula: P = Voltagem × Corrente

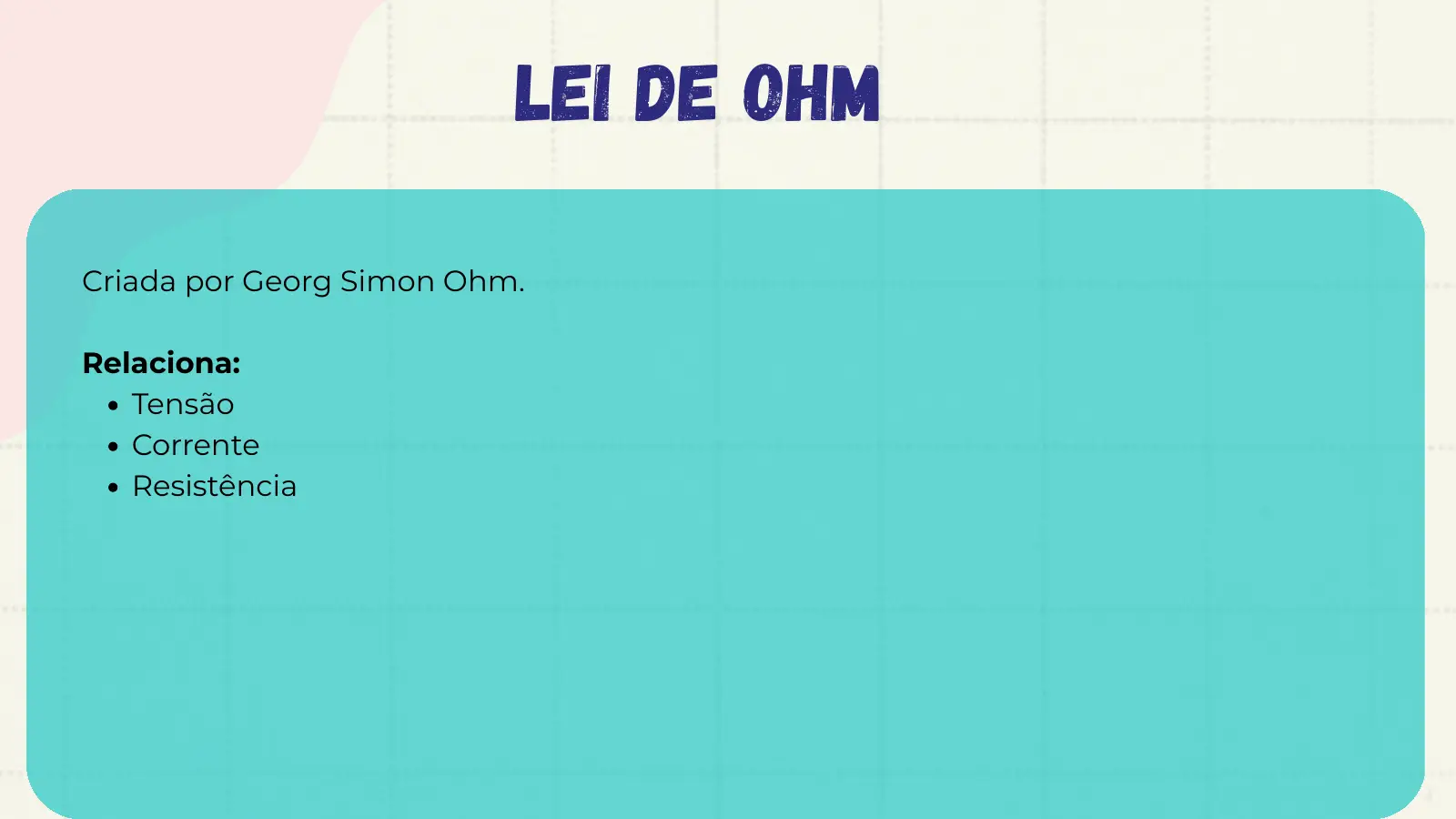

Lei de Ohm Criada por Georg Simon Ohm. Relaciona: Tensão Corrente Resistência

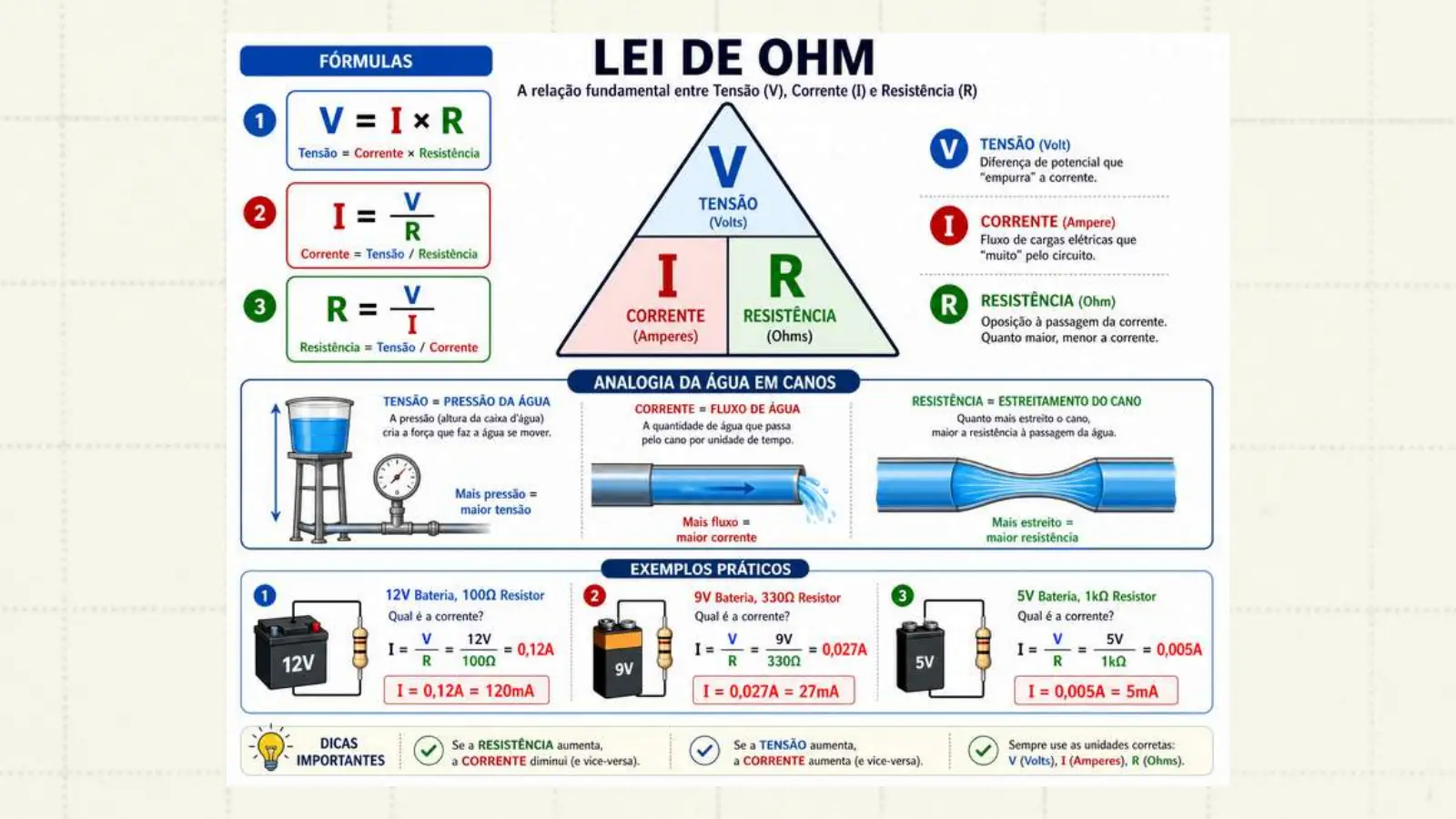

Slide do professor

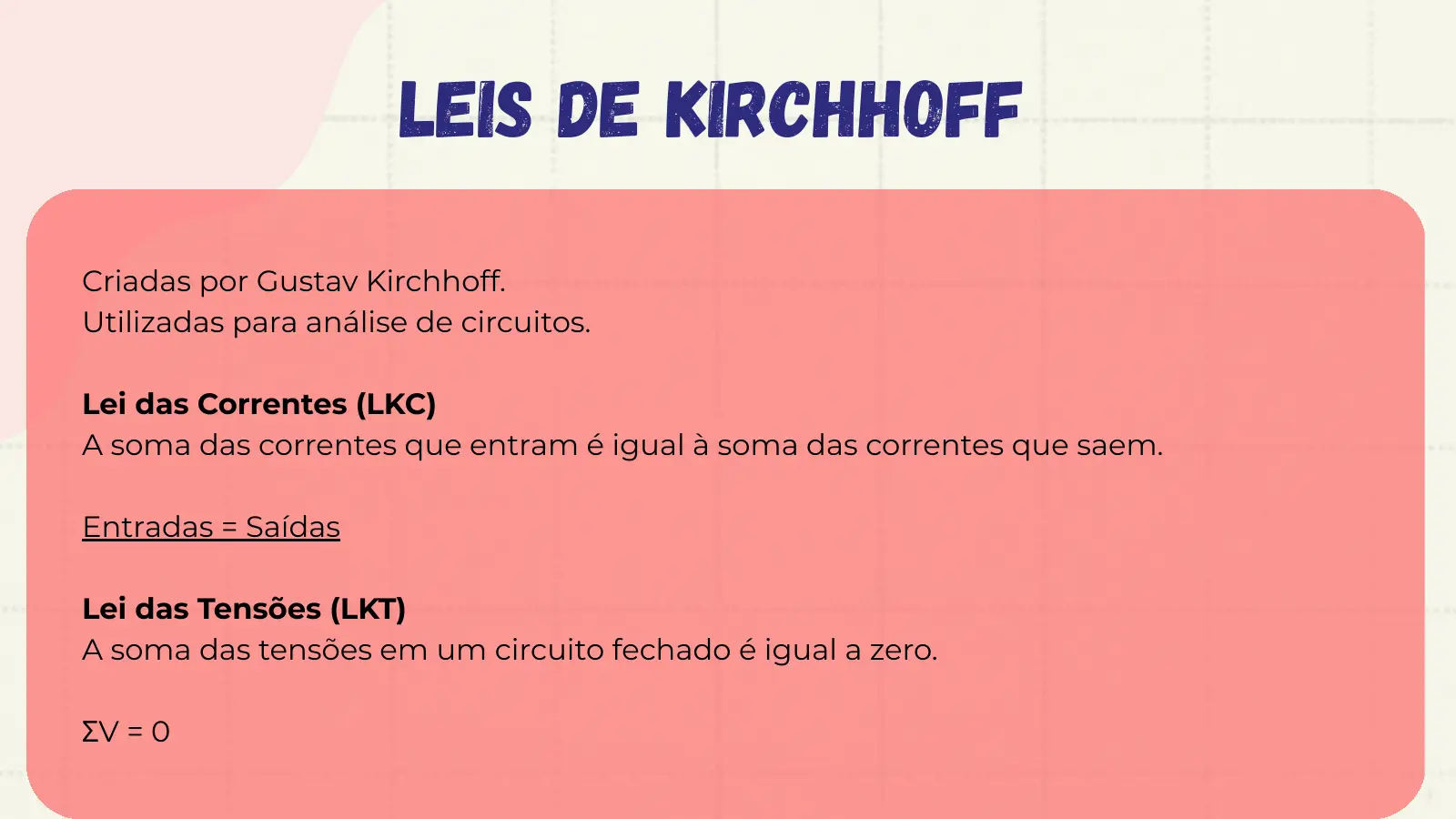

Leis de Kirchhoff Criadas por Gustav Kirchhoff. Utilizadas para análise de circuitos. Lei das Correntes (LKC) A soma das correntes que entram é igual à soma das correntes que saem. Entradas = Saídas Lei das Tensões (LKT) A soma das tensões em um circuito fechado é igual a zero. ΣV = 0

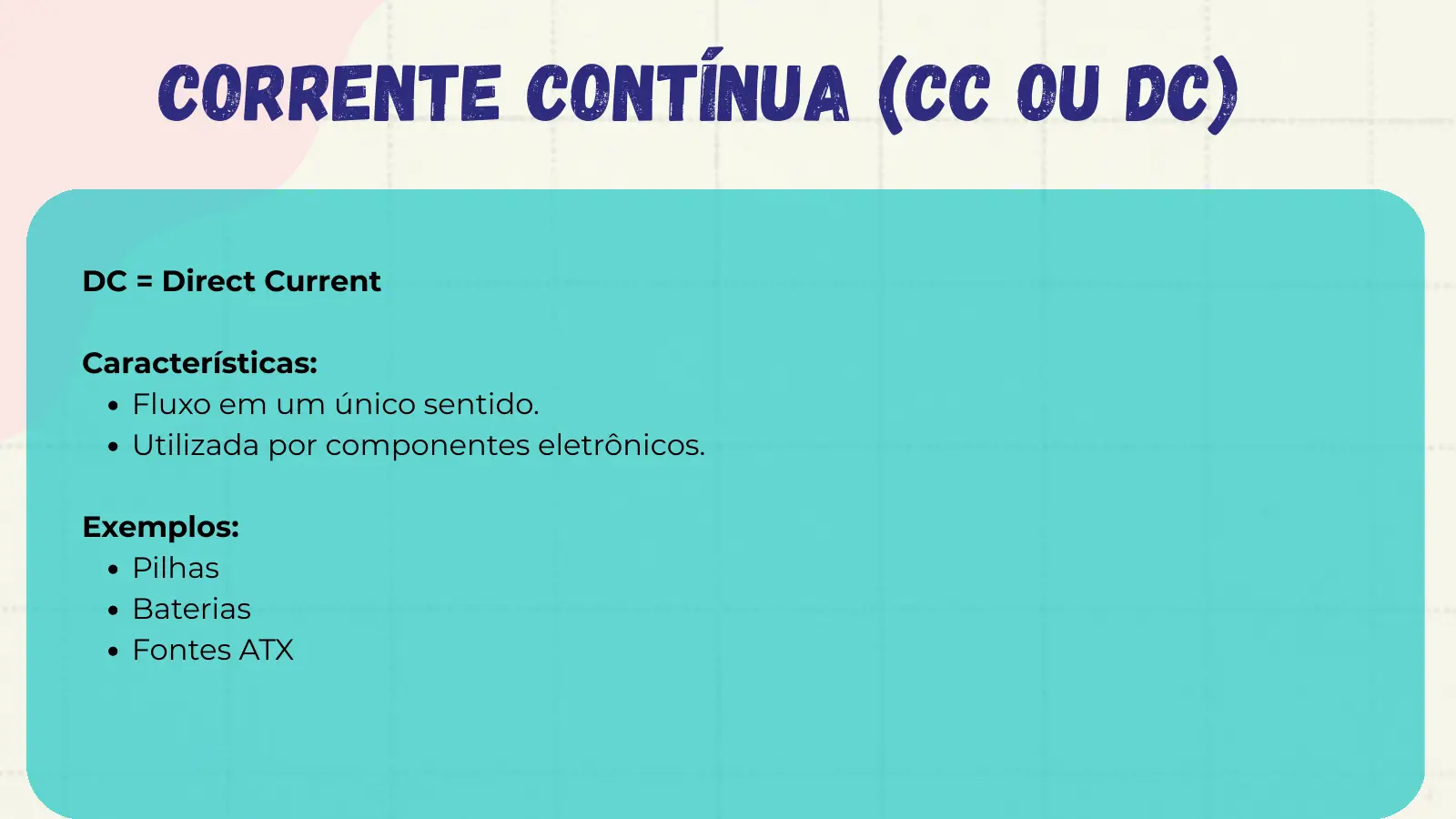

Corrente Contínua (CC ou DC) DC = Direct Current Características: Fluxo em um único sentido. Utilizada por componentes eletrônicos. Exemplos: Pilhas Baterias Fontes ATX

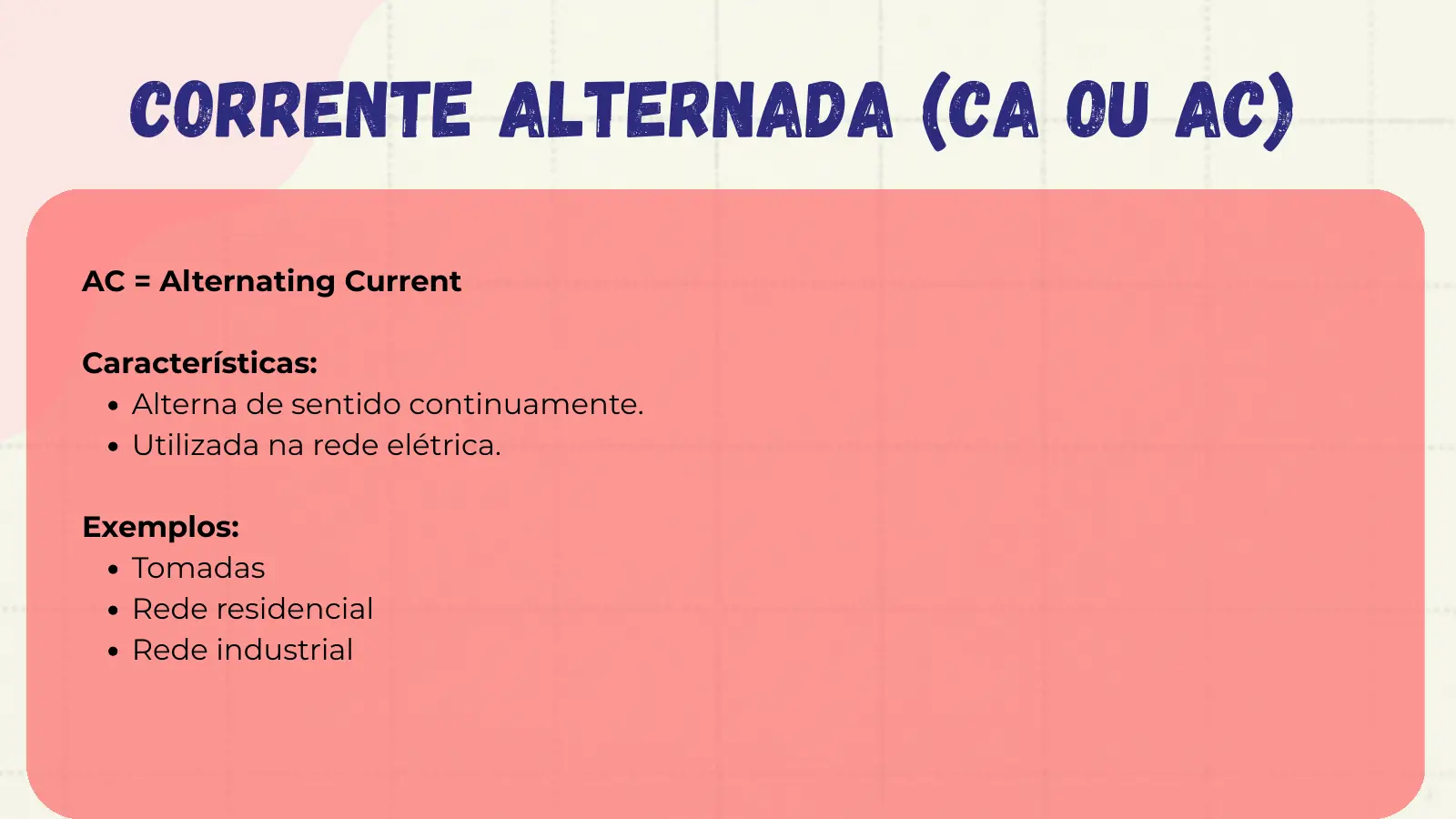

Corrente Alternada (CA ou AC) AC = Alternating Current Características: Alterna de sentido continuamente. Utilizada na rede elétrica. Exemplos: Tomadas Rede residencial Rede industrial

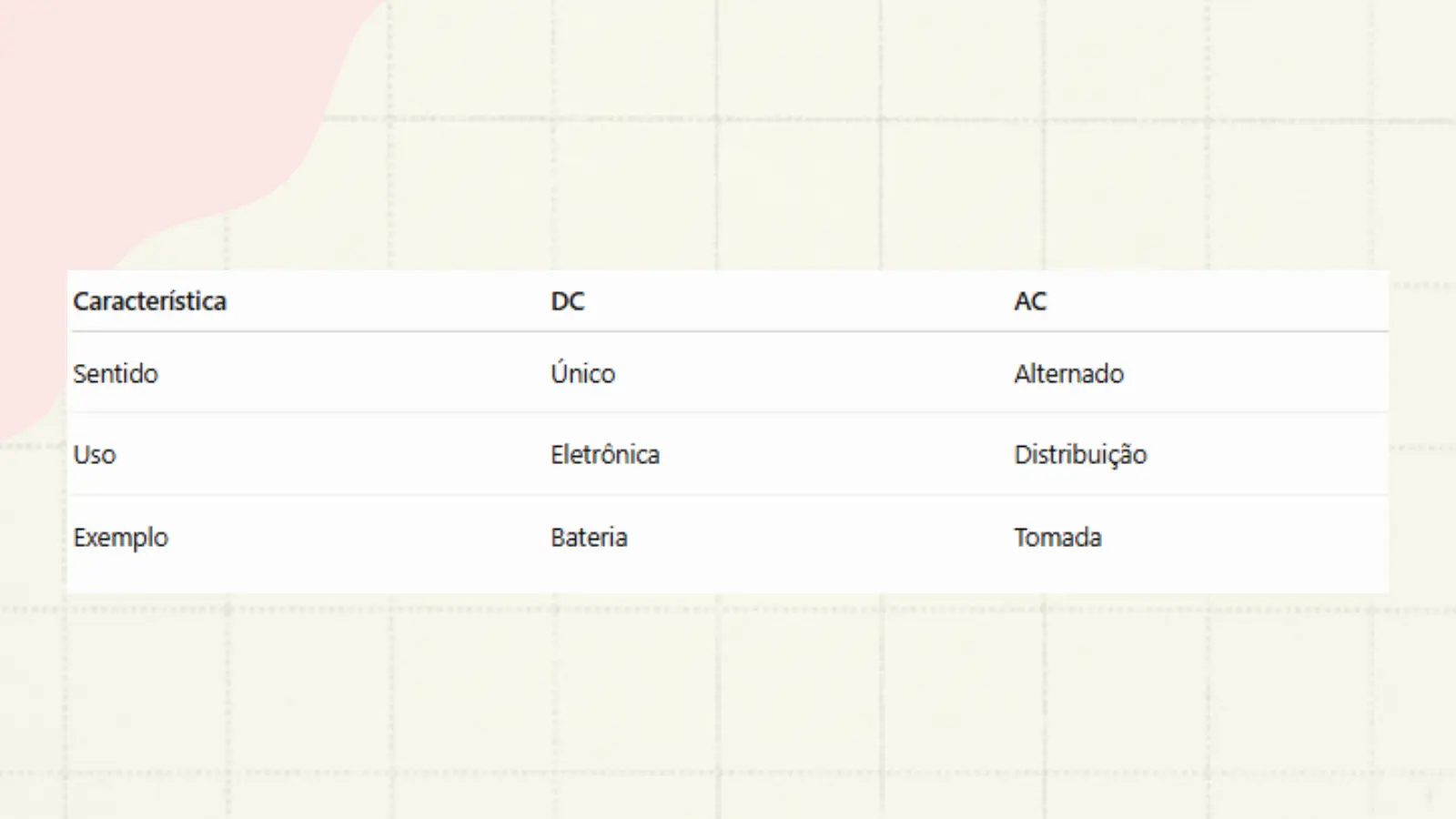

Slide do professor

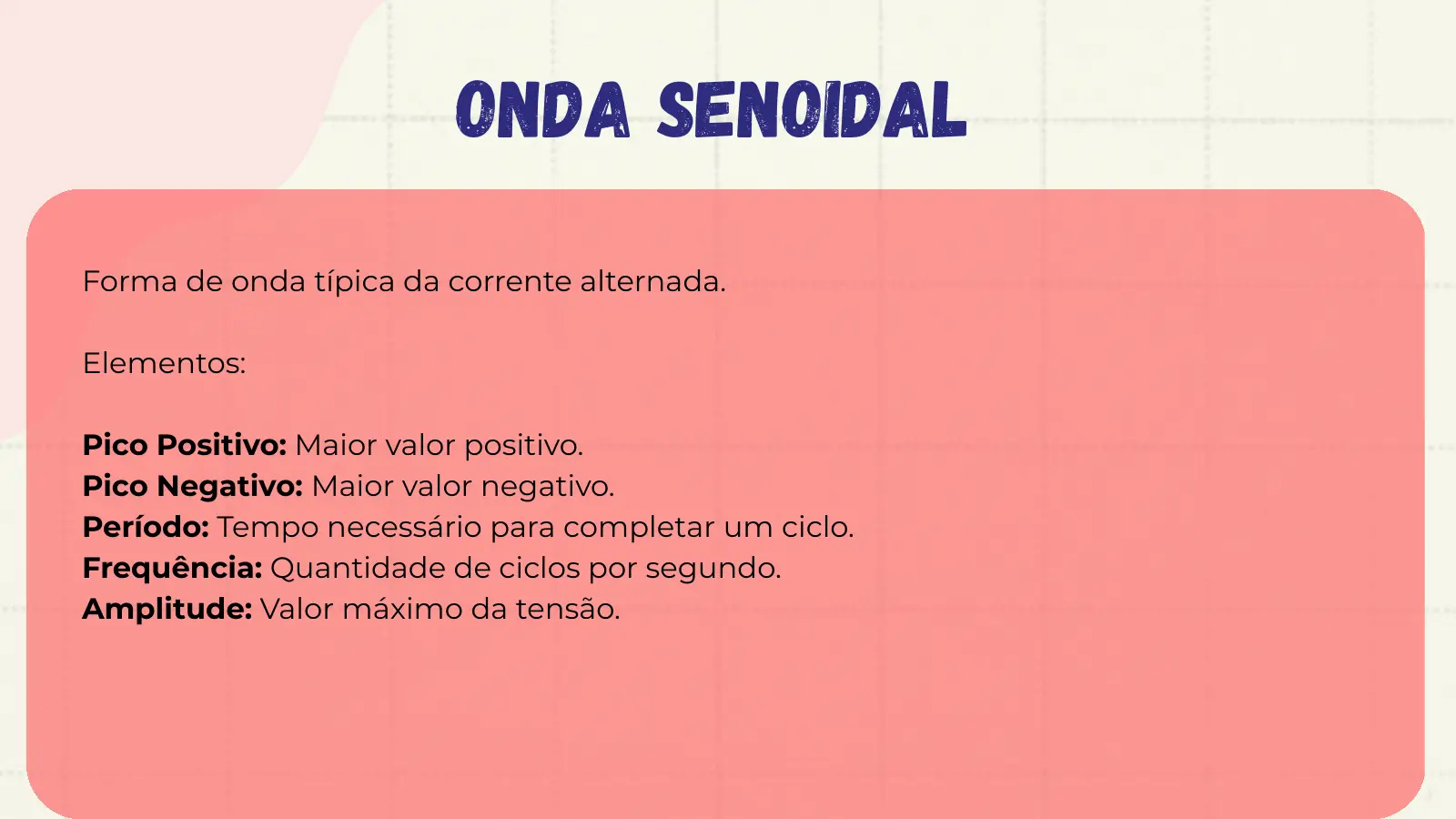

Onda Senoidal Forma de onda típica da corrente alternada. Elementos: Pico Positivo: Maior valor positivo. Pico Negativo: Maior valor negativo. Período: Tempo necessário para completar um ciclo. Frequência: Quantidade de ciclos por segundo. Amplitude: Valor máximo da tensão.

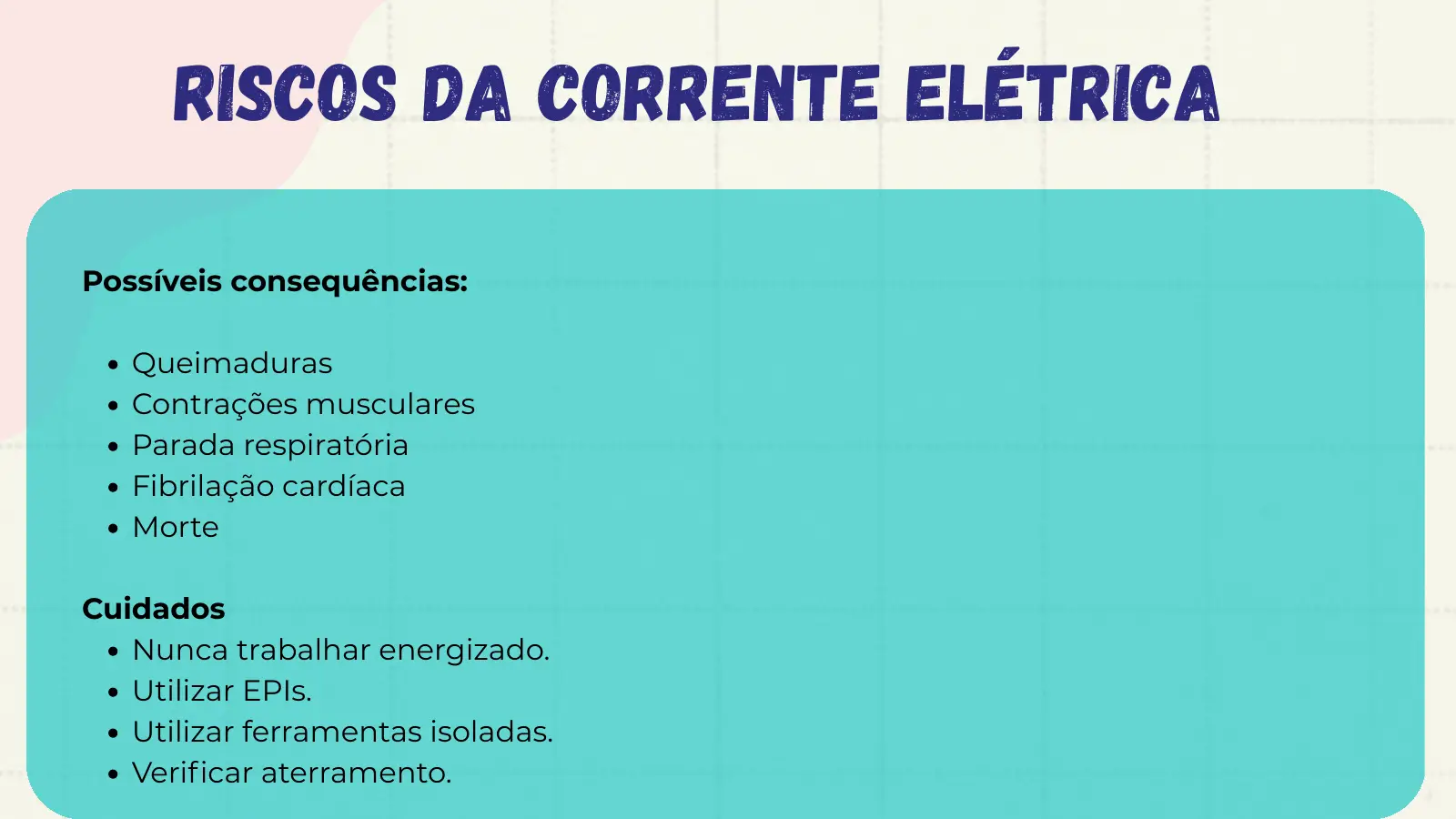

Riscos da Corrente Elétrica Possíveis consequências: Queimaduras Contrações musculares Parada respiratória Fibrilação cardíaca Morte Cuidados Nunca trabalhar energizado. Utilizar EPIs. Utilizar ferramentas isoladas. Verificar aterramento.

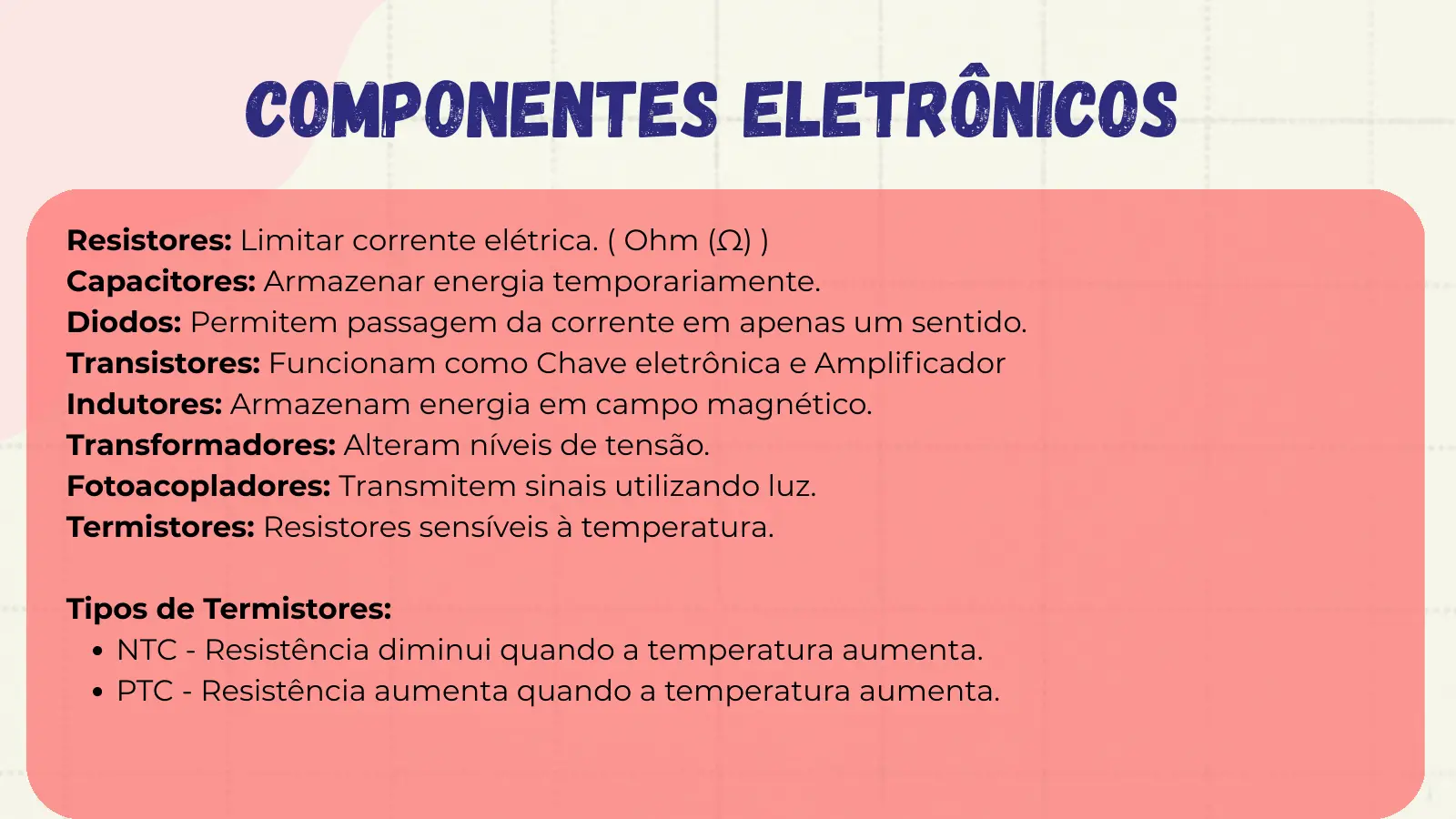

Componentes Eletrônicos Resistores: Limitar corrente elétrica. ( Ohm (Ω) ) Capacitores: Armazenar energia temporariamente. Diodos: Permitem passagem da corrente em apenas um sentido. Transistores: Funcionam como Chave eletrônica e Amplificador Indutores: Armazenam energia em campo magnético. Transformadores: Alteram níveis de tensão. Fotoacopladores: Transmitem sinais utilizando luz. Termistores: Resistores sensíveis à temperatura. Tipos de Termistores: NTC - Resistência diminui quando a temperatura aumenta. PTC - Resistência aumenta quando a temperatura aumenta.

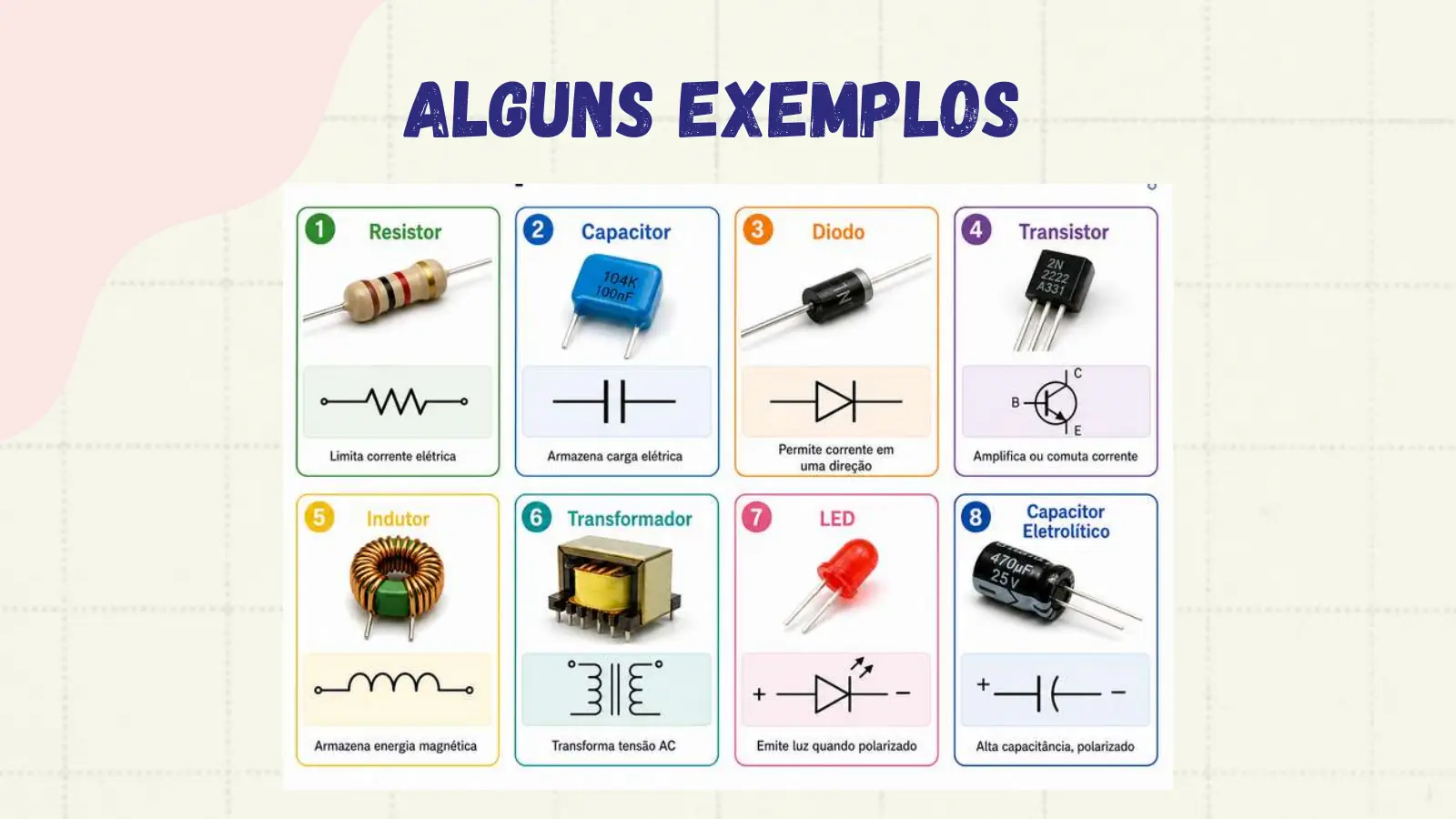

alguns exemplos

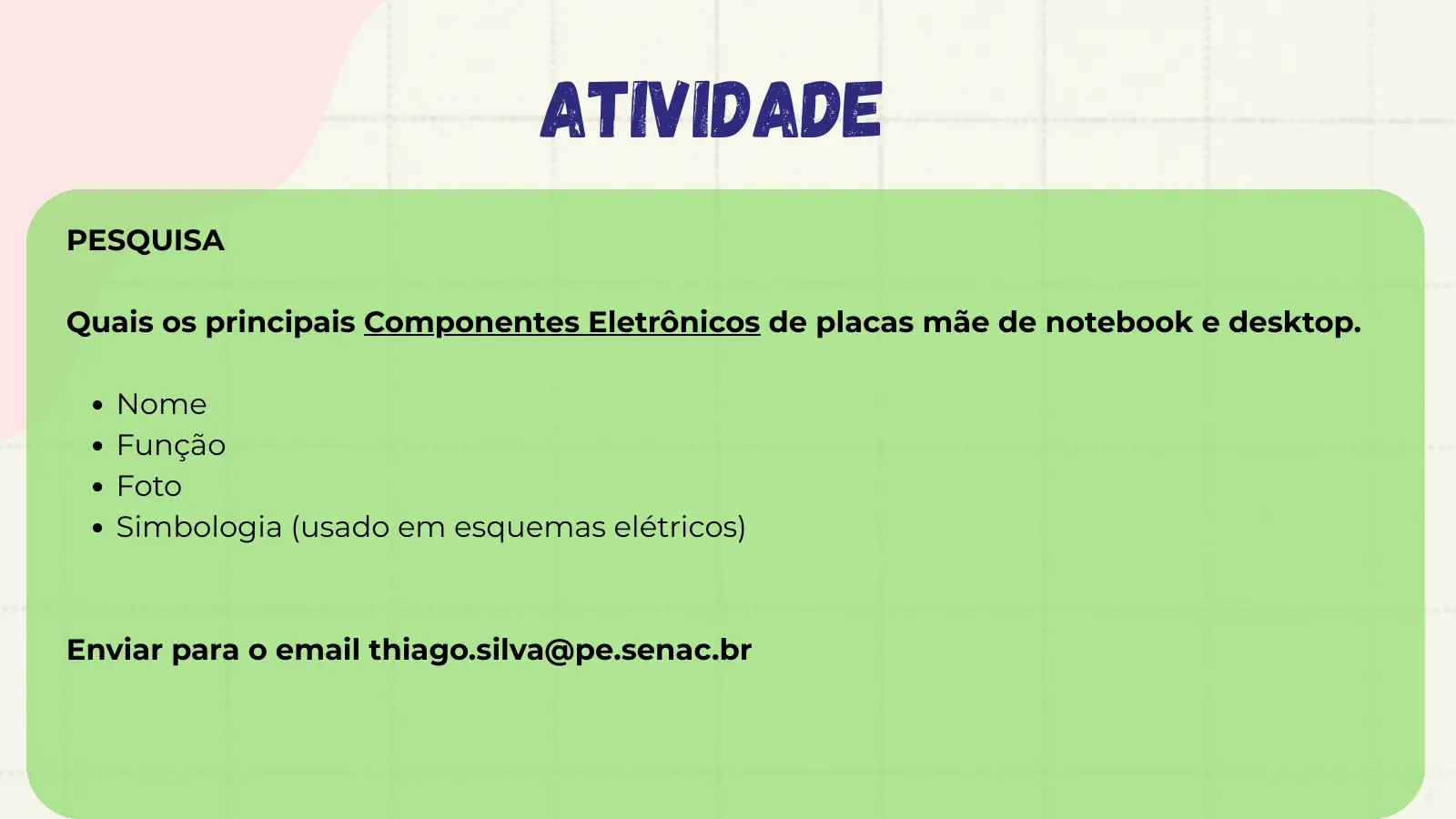

atividade PESQUISA Quais os principais Componentes Eletrônicos de placas mãe de notebook e desktop. Nome Função Foto Simbologia (usado em esquemas elétricos) Enviar para o email thiago.silva@pe.senac.br

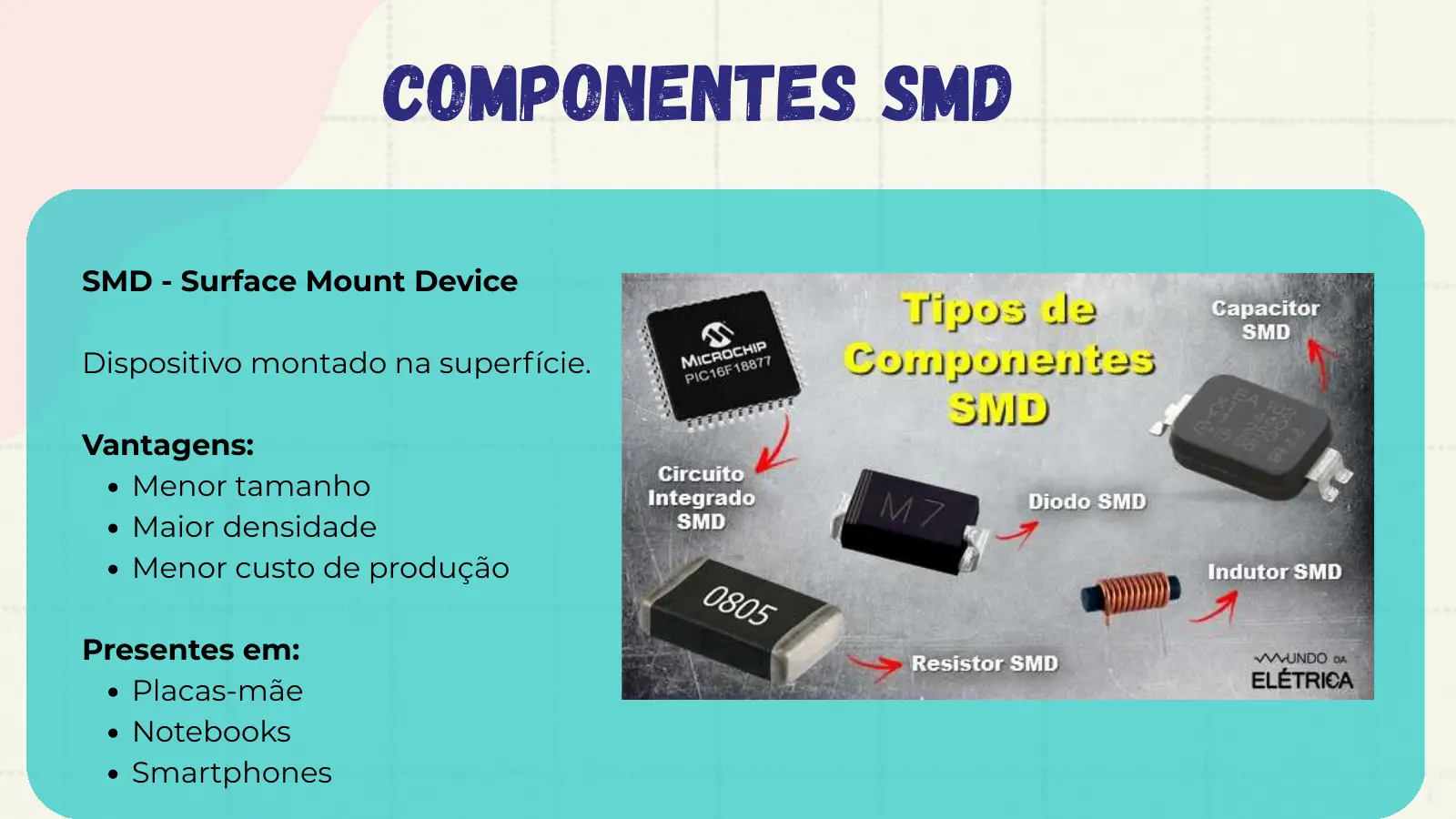

Componentes SMD SMD - Surface Mount Device Dispositivo montado na superfície. Vantagens: Menor tamanho Maior densidade Menor custo de produção Presentes em: Placas-mãe Notebooks Smartphones

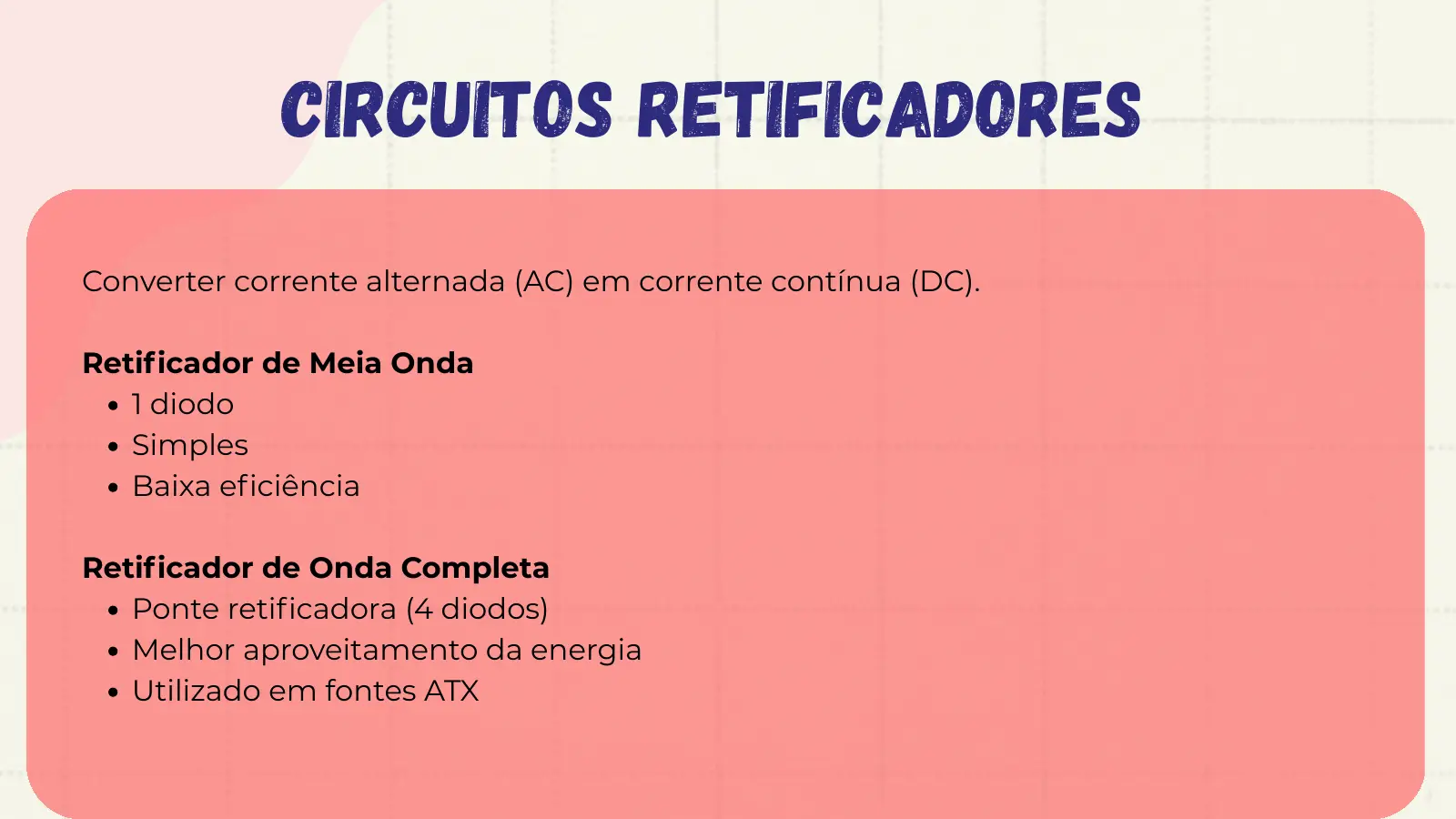

Circuitos Retificadores Converter corrente alternada (AC) em corrente contínua (DC). Retificador de Meia Onda 1 diodo Simples Baixa eficiência Retificador de Onda Completa Ponte retificadora (4 diodos) Melhor aproveitamento da energia Utilizado em fontes ATX

🔗 Grandeza e unidade

🎯 Quiz

📝 Resumo

  • Tensão (V), corrente (A), resistência (Ω), potência (W), frequência (Hz)
  • V = R × I · P = V × I
  • CA na tomada, CC nas peças; a fonte retifica e filtra
  • Resistor, capacitor, diodo, transistor; discreto × SMD
  • Segurança: desligado da tomada e fonte nunca aberta
➡ Próxima aula: Multímetro, aterramento e proteção contra descargas eletrostáticas.
